前言

绿联推出了一款USB-C转DP 8K数字高清线CM556，线缆为编织线+甄选铝合金外壳端子设计，精致且耐用。产品设计长度为1米，可实现手机/平板/笔电与高清显示器/电视/投影仪连接，支持最高8k@60Hz画质，打造专属IMAX巨幕影院。

线缆还适用Windows/mac OS/Linux/iOS(iPad iPhone15/16系列)多种系统，即插即用使用方便。支持32.4Gbps高带宽以及96kHz 24bit音频采样，搭配8K超高清画质，音画一线到位，满足用户大屏娱乐需求。下面充电头网便对这款产品进行拆解，看看做工如何。

绿联USB-C转DP 8K数字高清线开箱

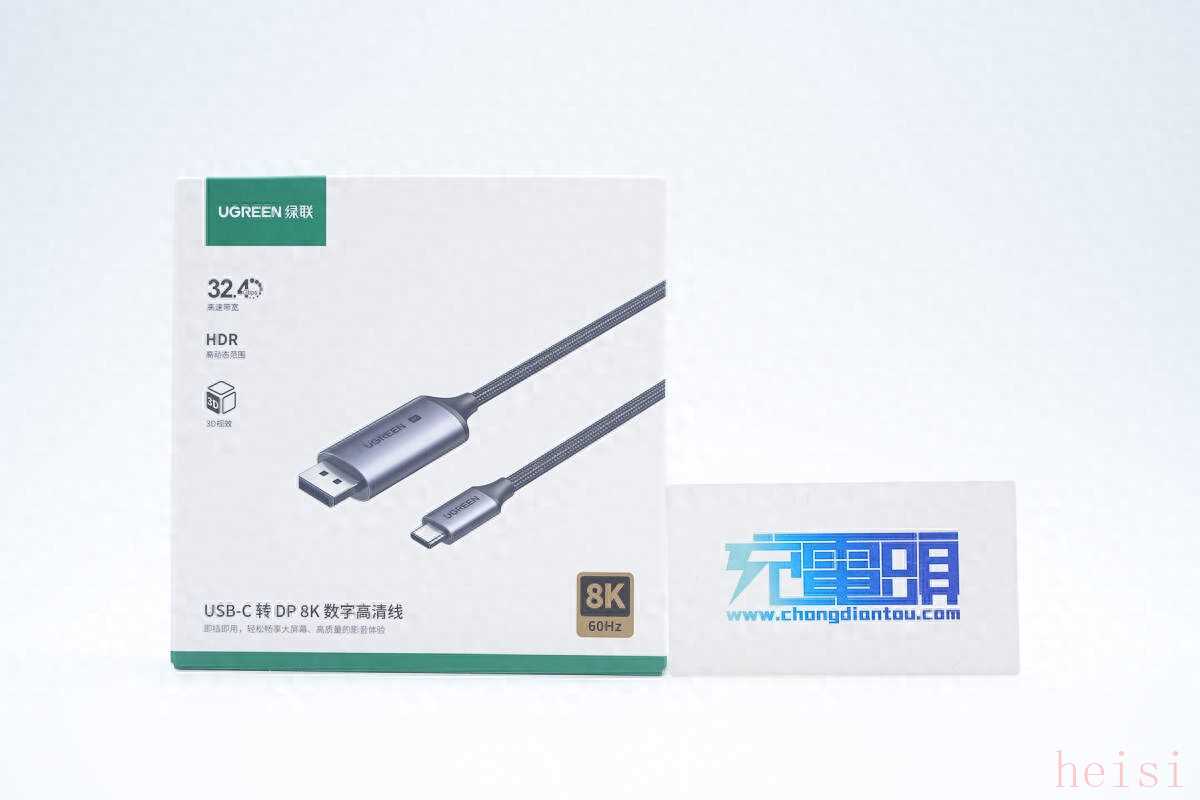

包装盒正面印有UGREEN绿联品牌、产品名称、外观以及卖点标识等。

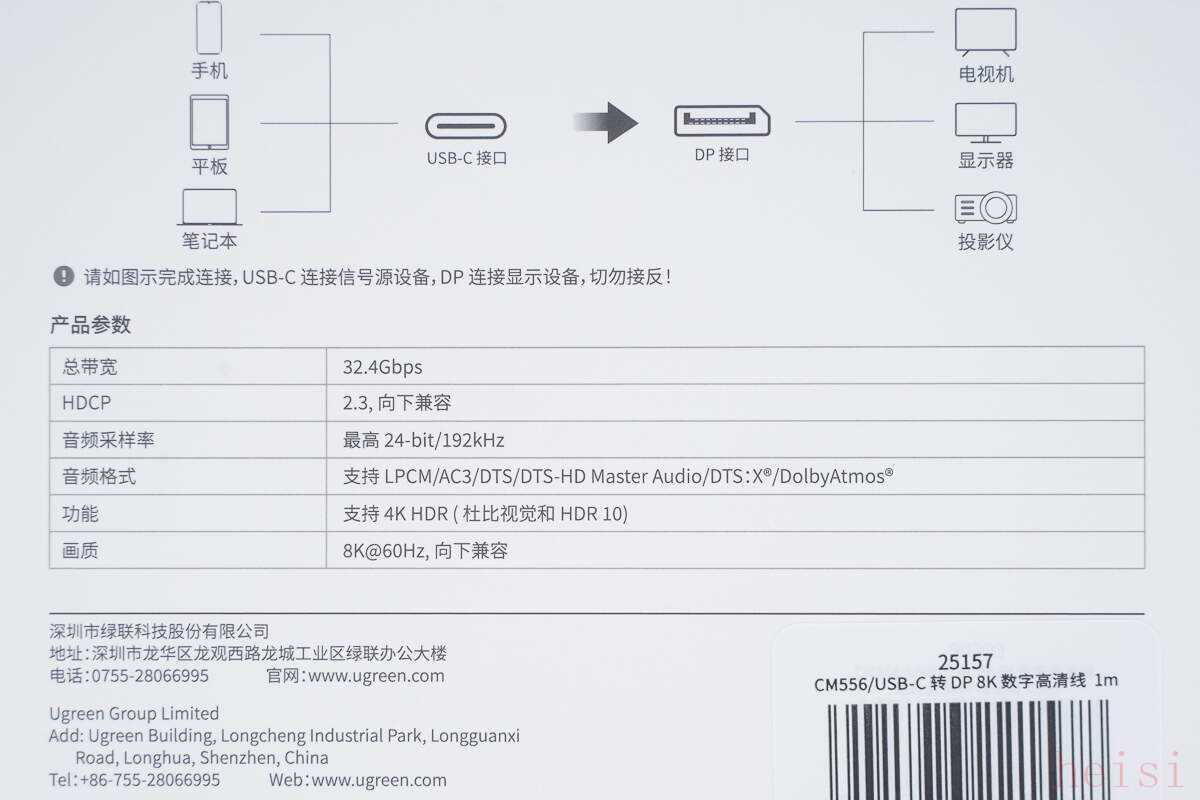

背面印有产品连接设备标识和参数表。

包装盒上参数特写

总带宽：32.4Gbps

HDCP：2.3，向下兼容

音频采样率：最高 24-bit/192kHz

音频格式：支持LPCM/AC3/DTS/DTS-HD Master Audio/DTS：X®/DolbyAtmos®

功能：支持4k HDR（杜比视觉和HDR 10）

画质：8k@60Hz，向下兼容

深圳市绿联科技股份有限公司

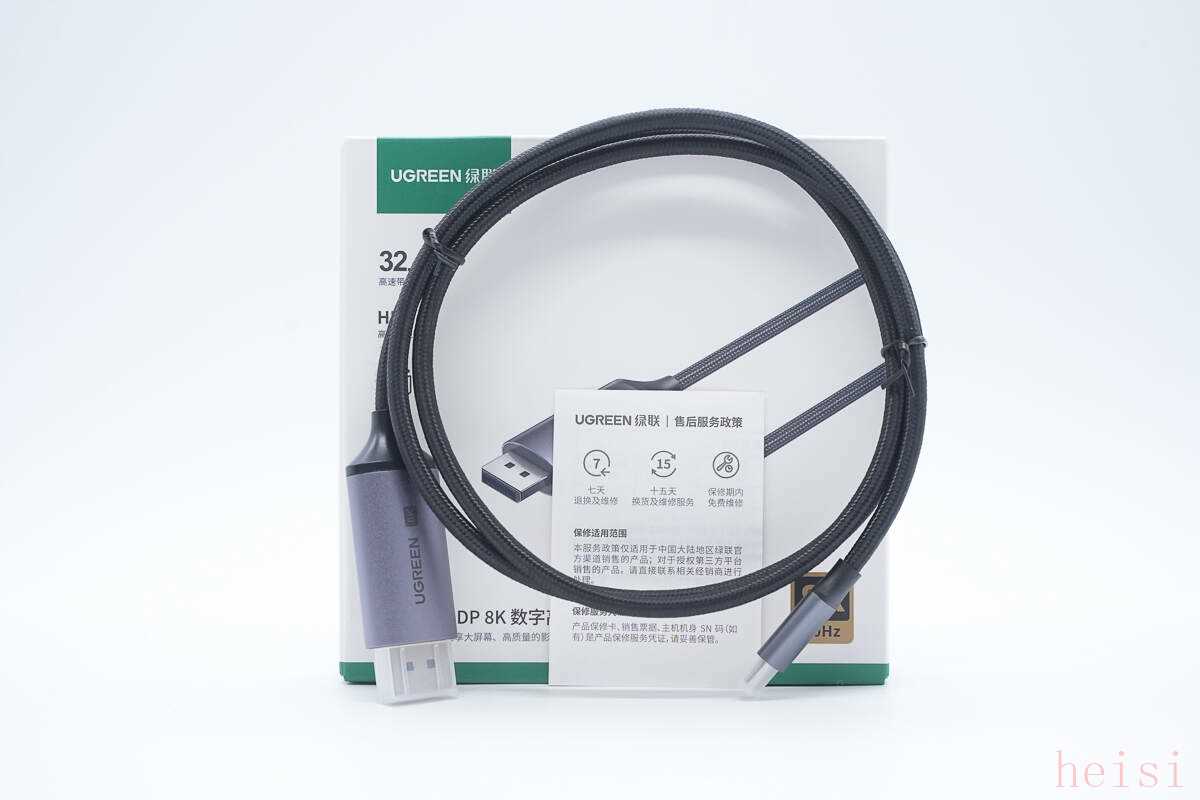

包装内含绿联USB-C转DP 8K数字高清线以及保修卡。

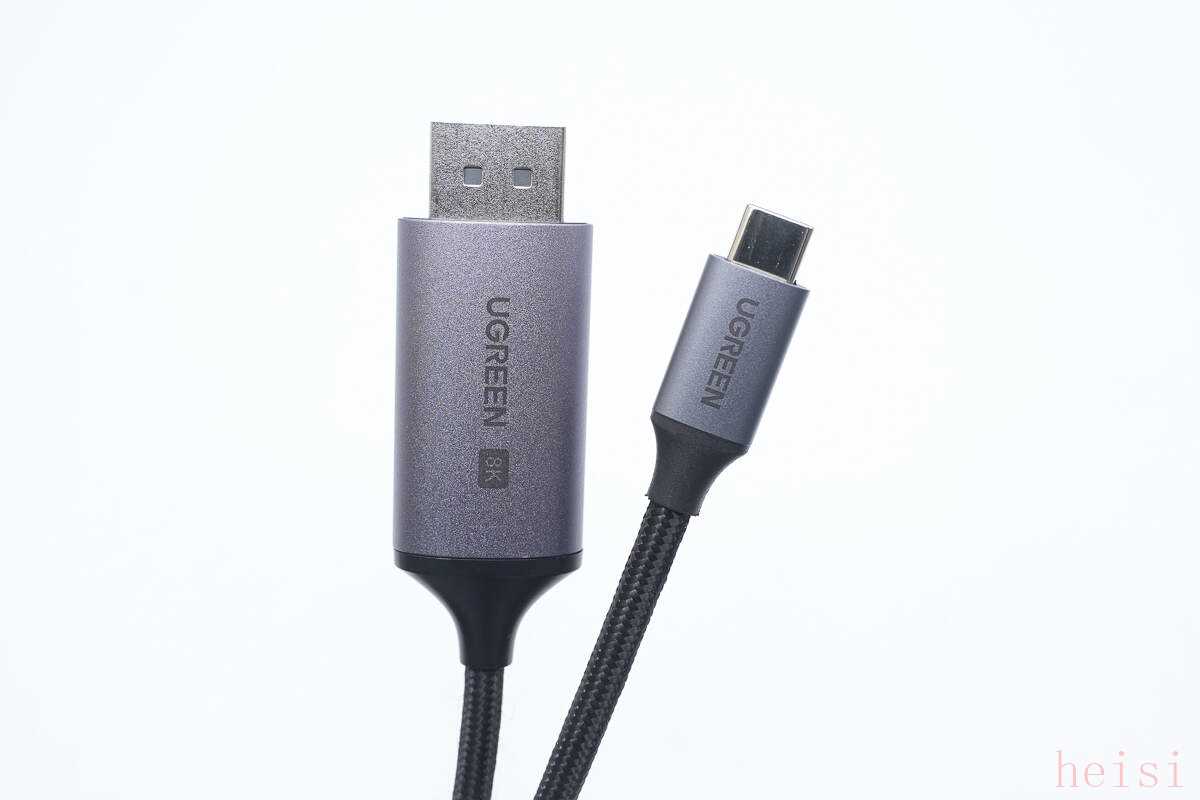

绿联USB-C转DP 8K数字高清线为编织线设计，加上两端端子采用甄选铝合金外壳，整体十分的耐磨耐用，同时大幅增强导热性加快内部散热，芯片运行更安全稳定。

端子金属壳喷砂工艺处理，同时正面设计有UGREEN品牌和8K标识。

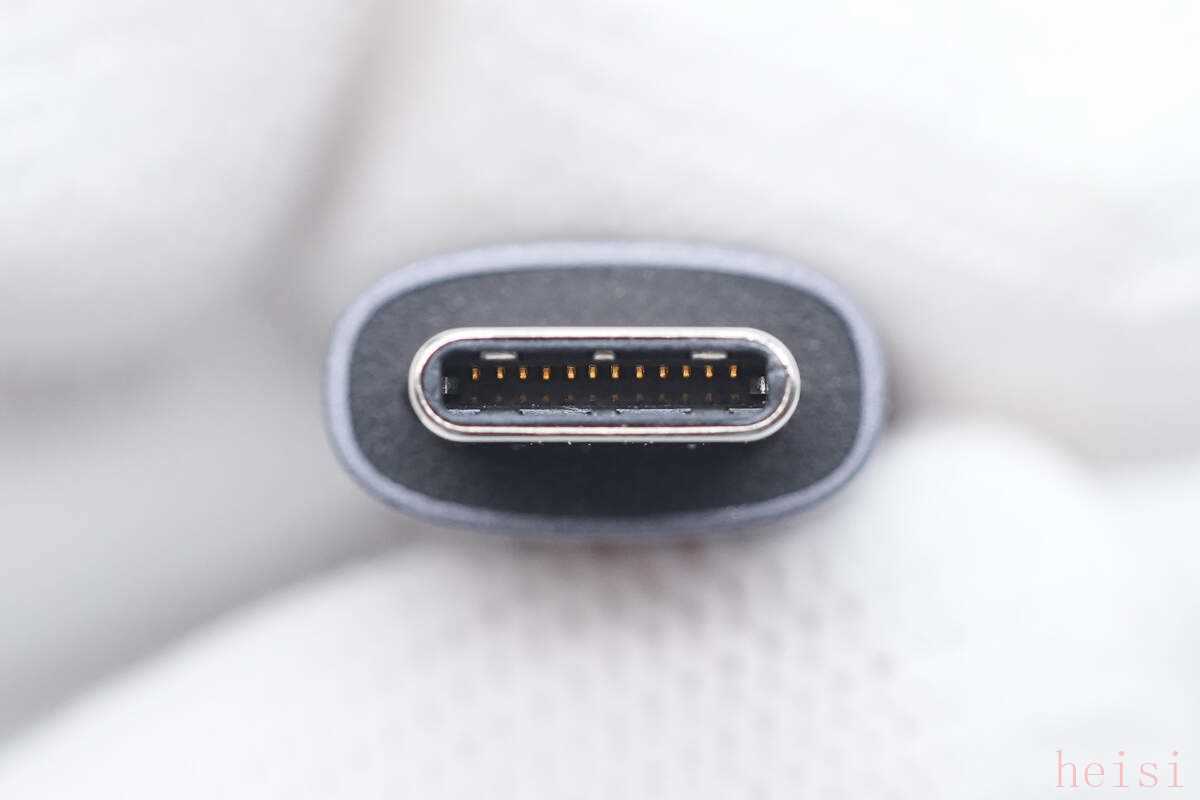

USB-C公头内部特写，满PIN设计。

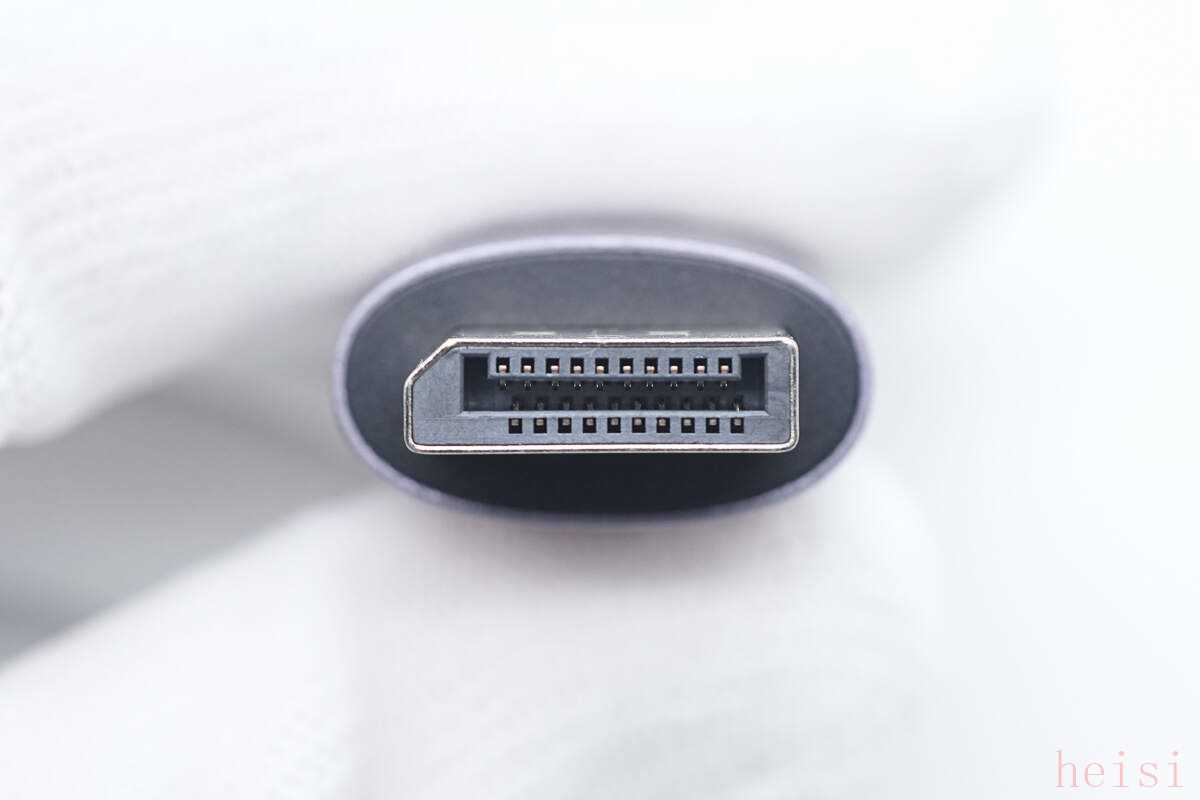

DP端子公头特写。

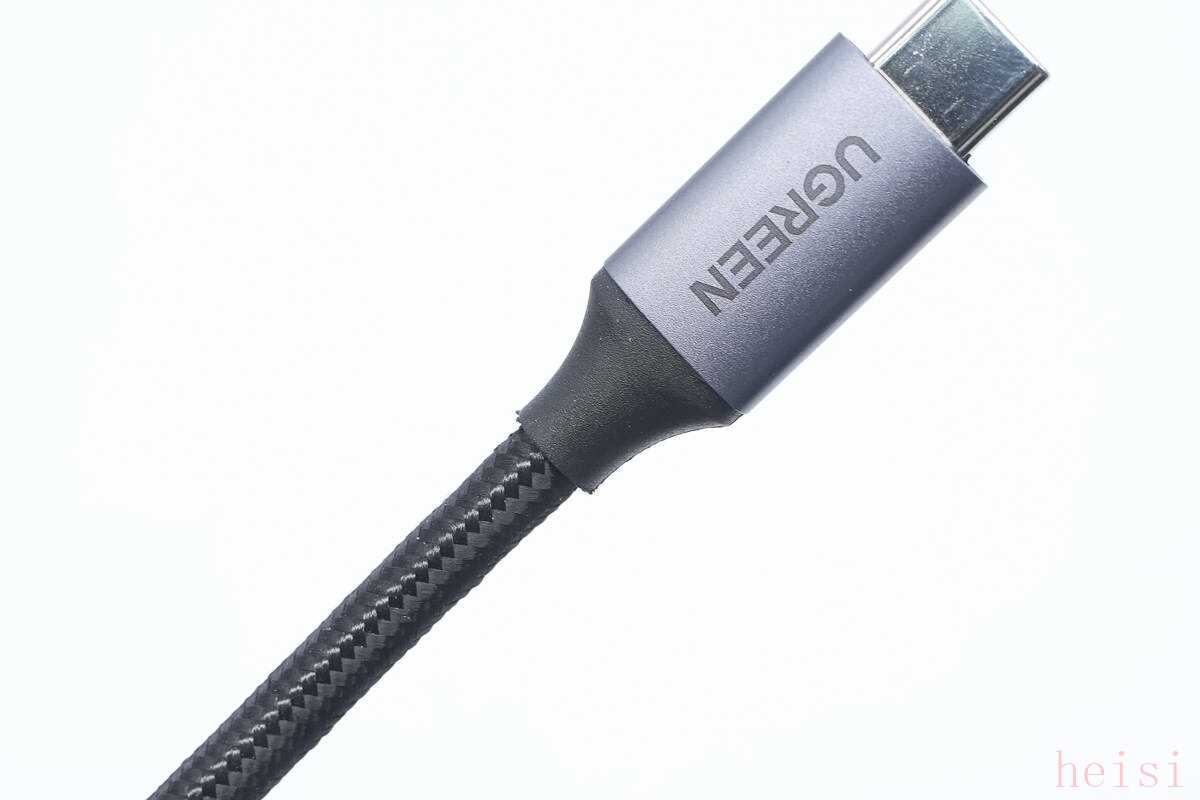

两边端子末端均做了抗弯折保护设计。

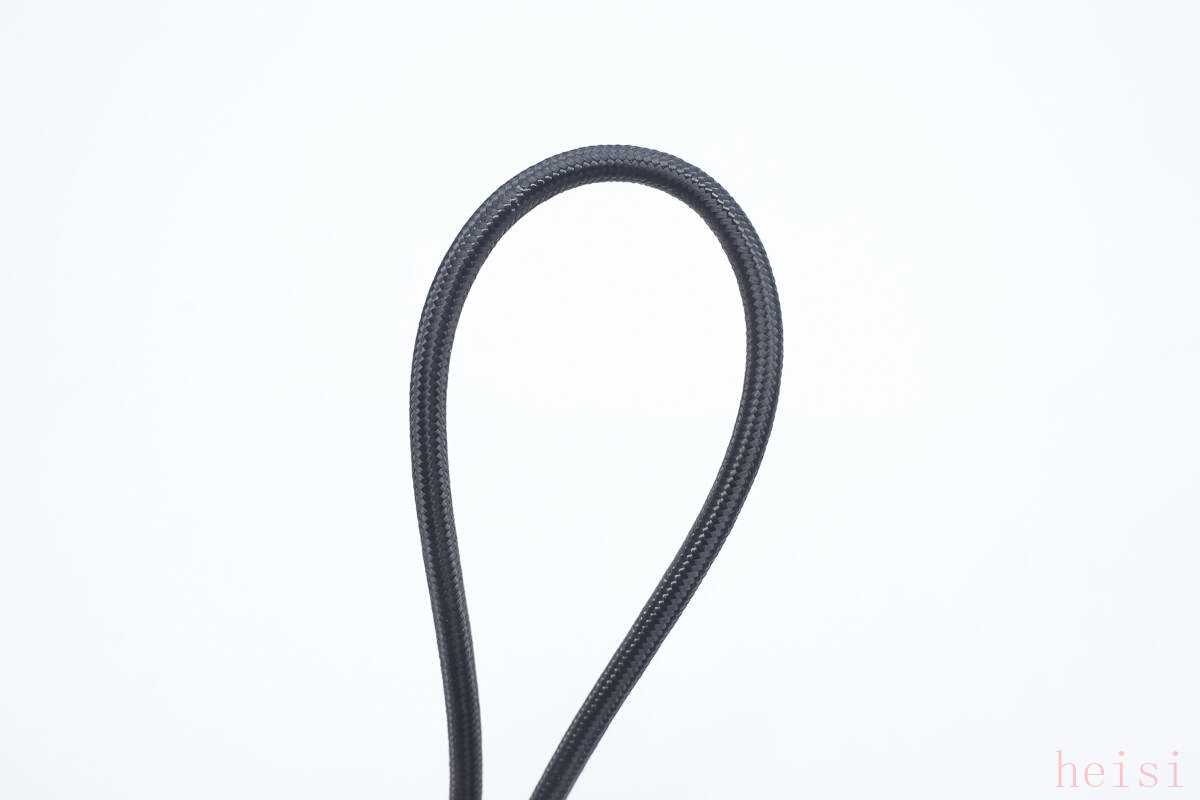

线身外套黑色仿尼龙编织外被，整体光滑无毛刺。

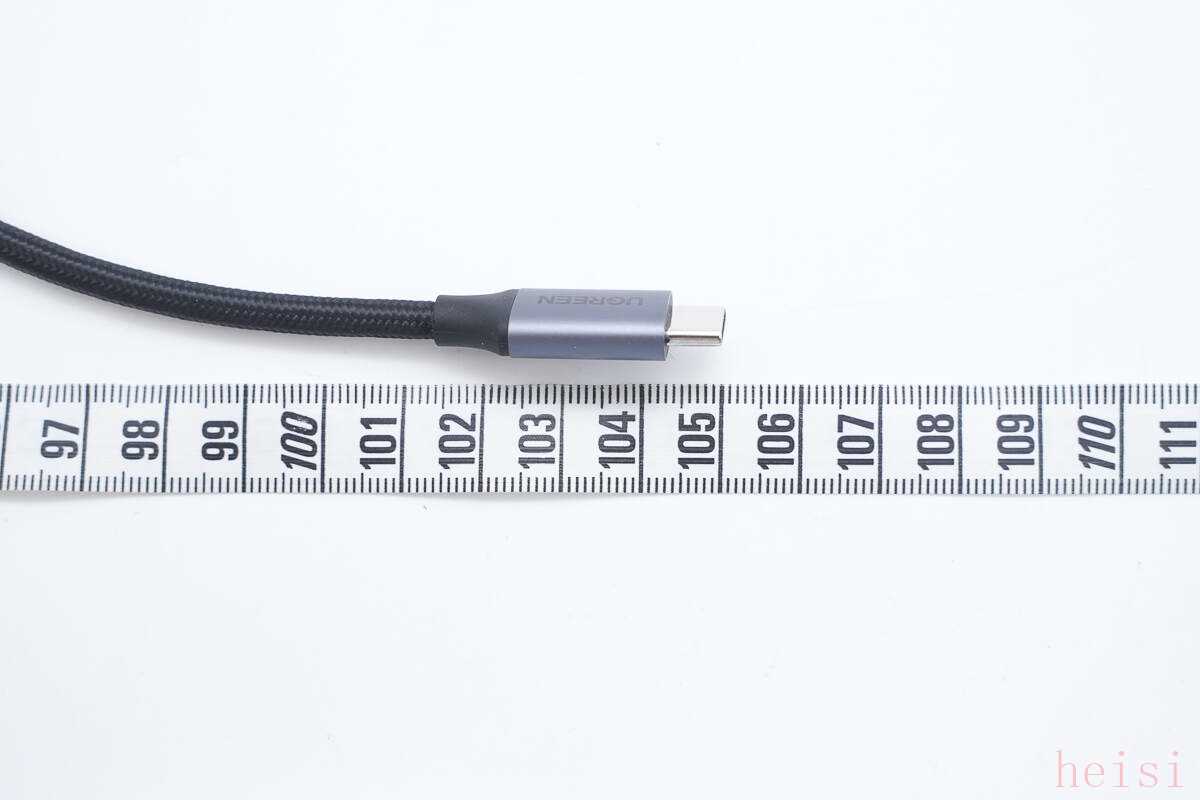

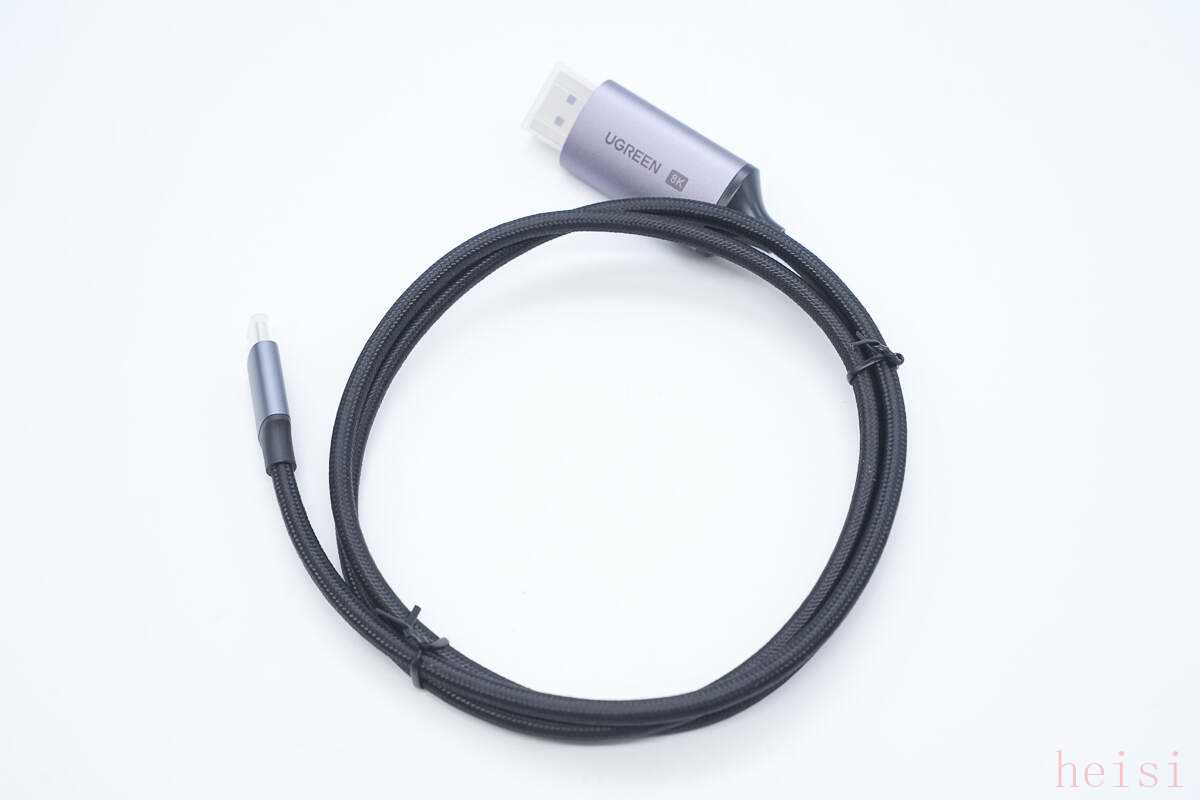

测得绿联USB-C转DP 8K数字高清线长度约为105cm。

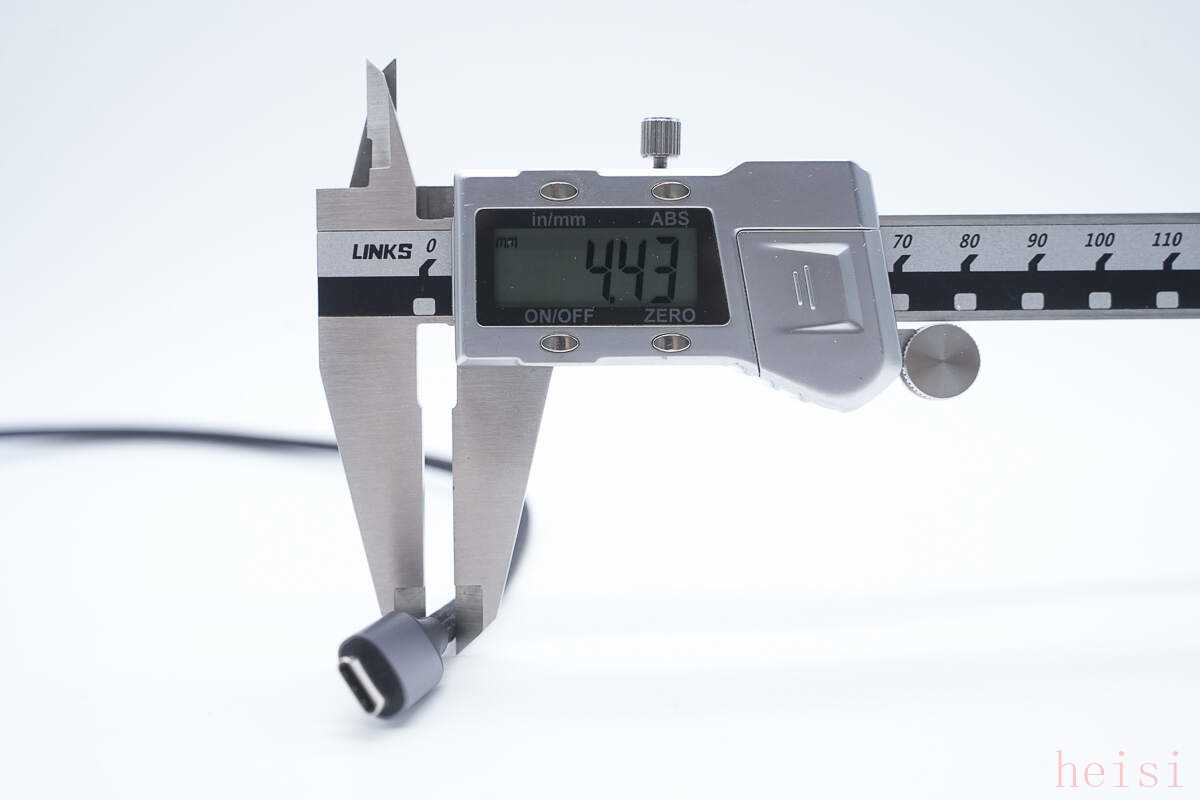

线身直径为4.43mm。

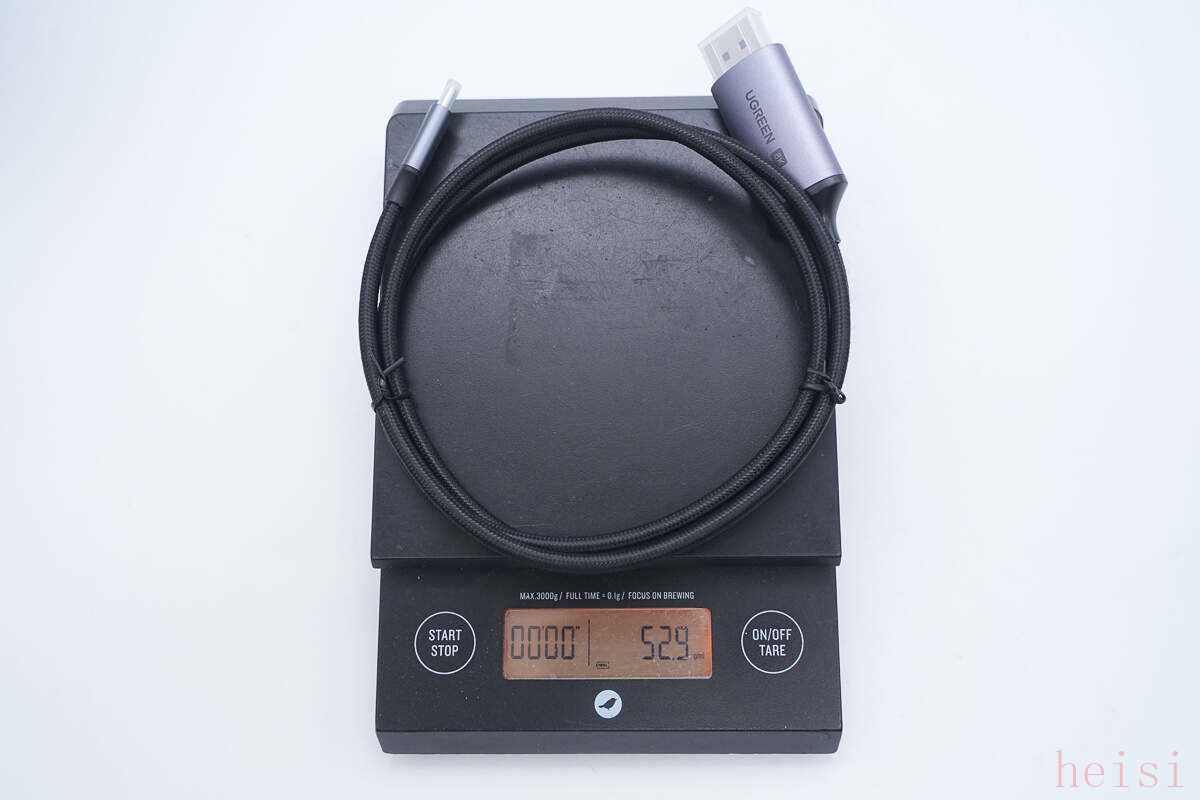

另外测得线缆重量约为53g。

绿联USB-C转DP 8K数字高清线拆解

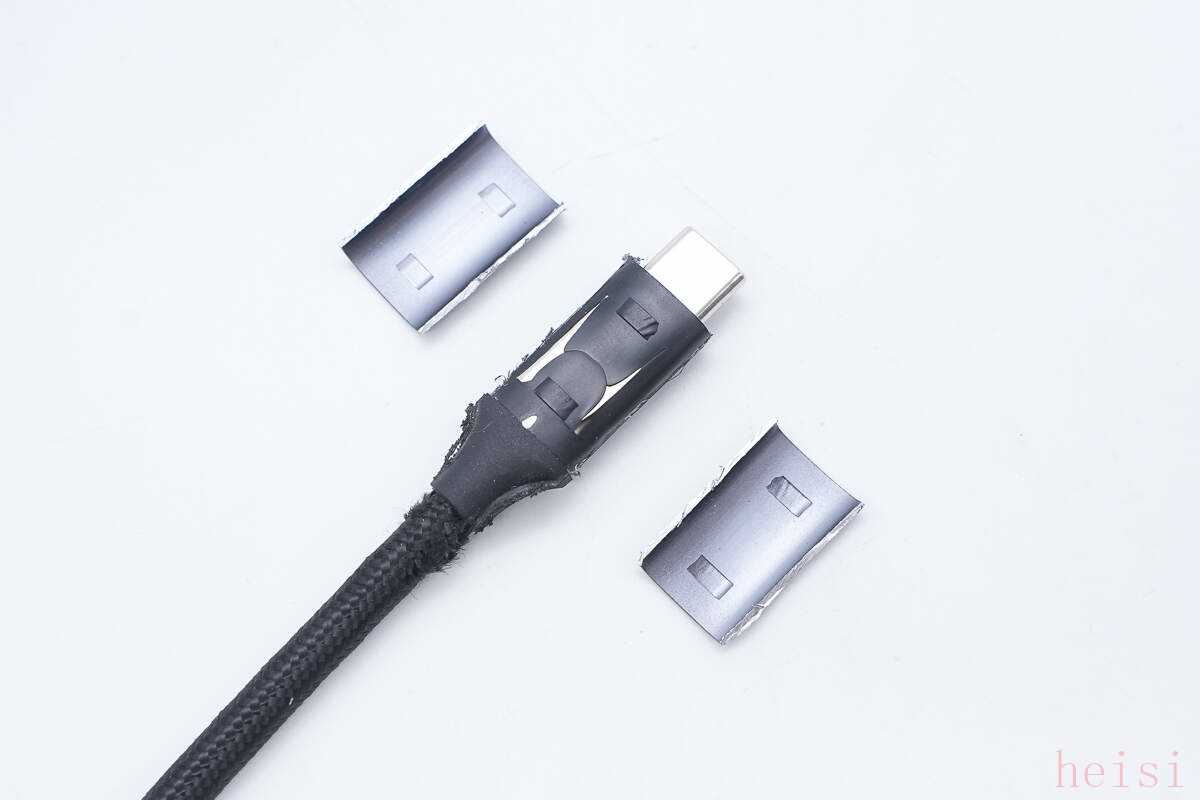

将USB-C端子金属壳切割开，内部注塑填充隔离。

清理掉塑料，内部采用钢套加强保护，钢套与USB-C公头金属壳点焊连接。

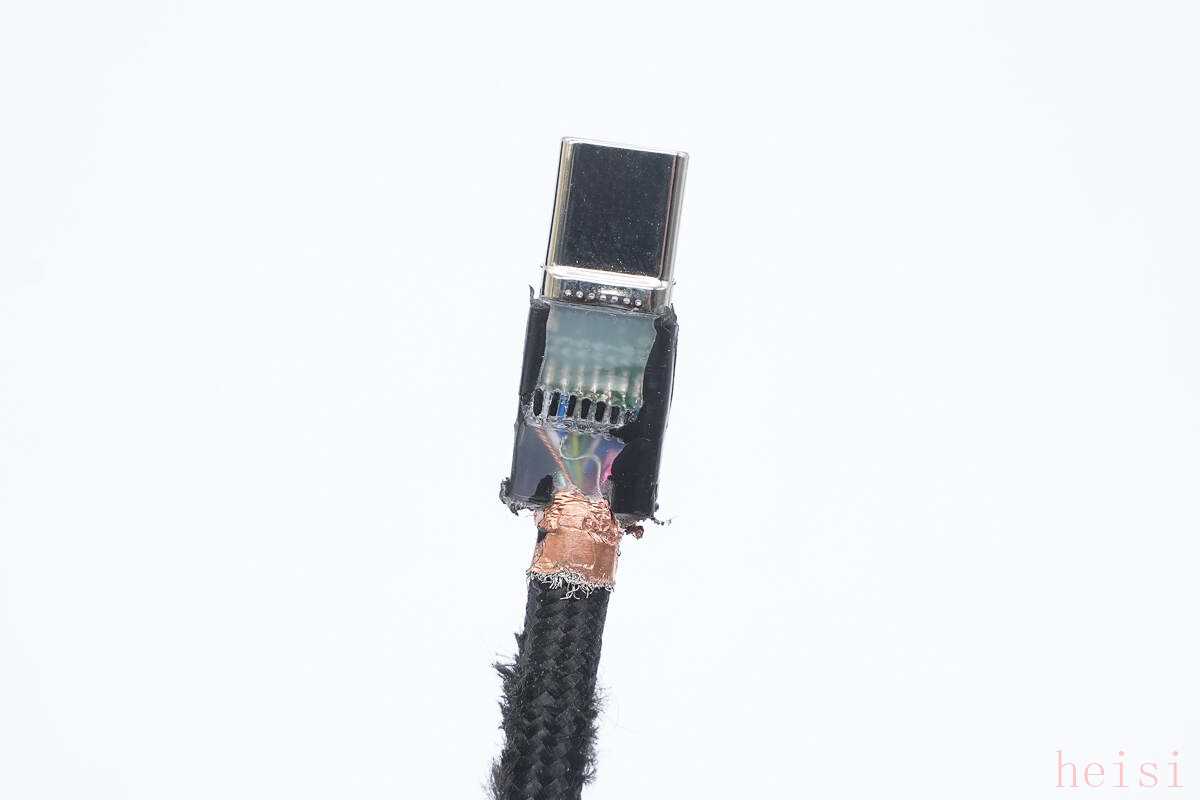

拆掉钢套，内部小板和线芯注塑处理。

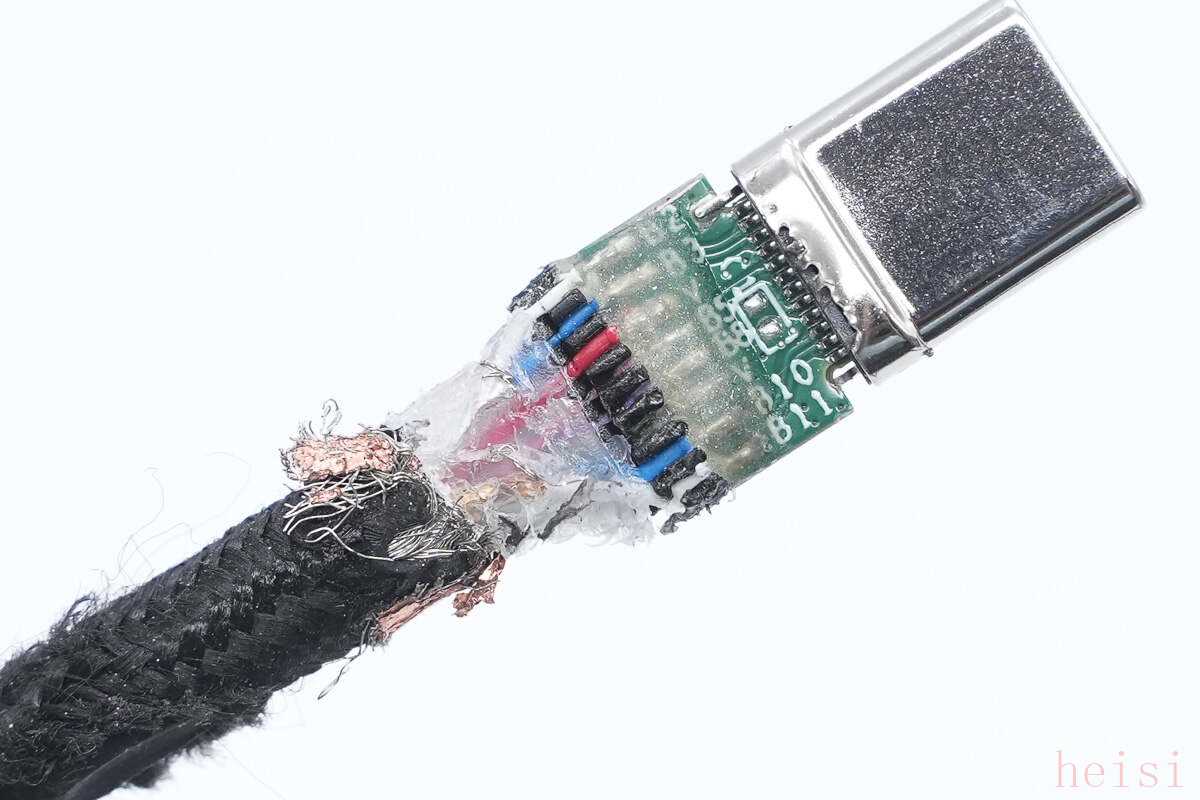

清理掉塑料，小板正面焊接线芯。

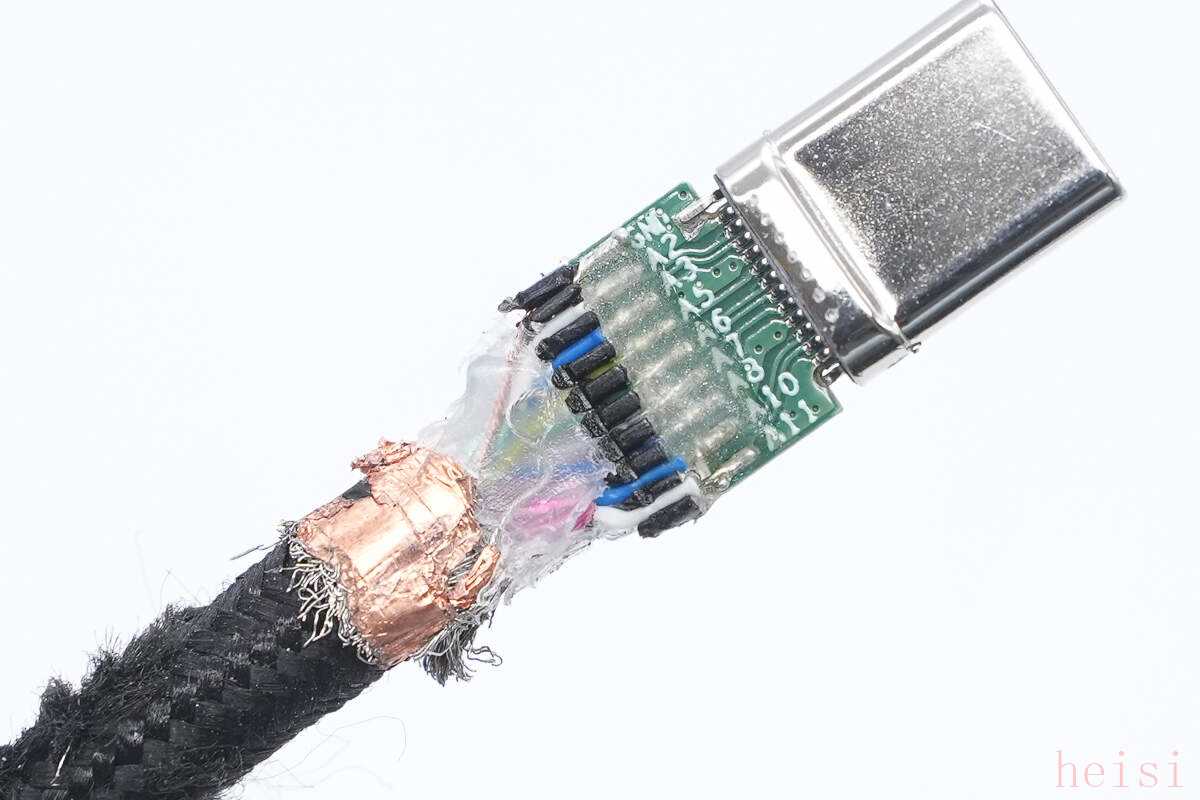

小板另一面也仅焊接剩余线芯。

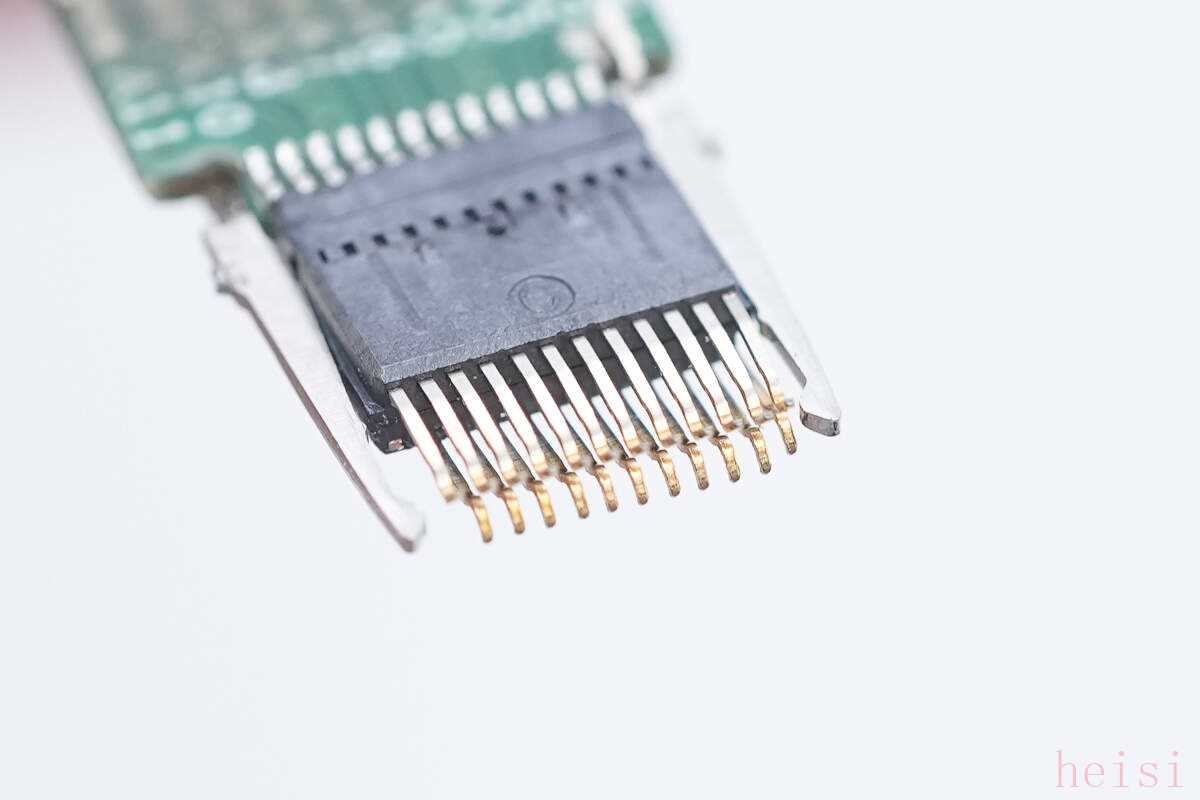

USB-C公头内部针脚镀金处理。

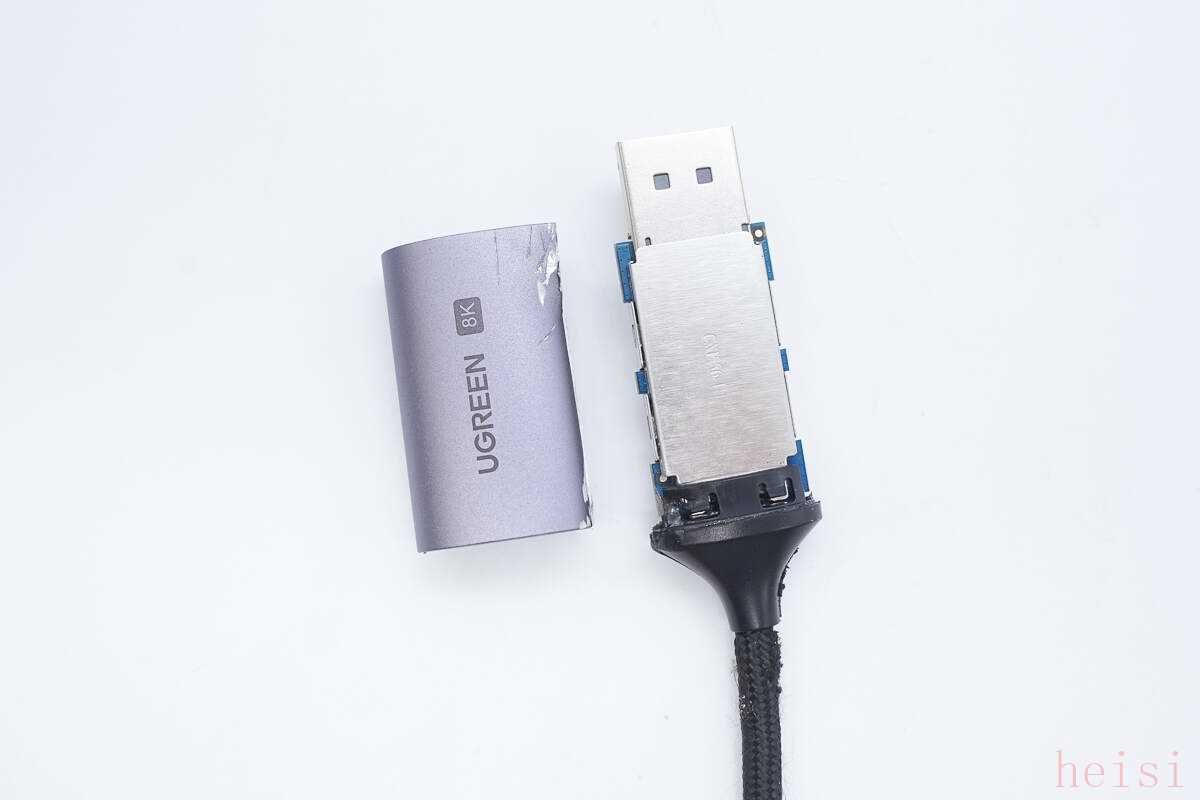

将另一端子外壳拆开，内部PCB小板覆盖屏蔽罩。

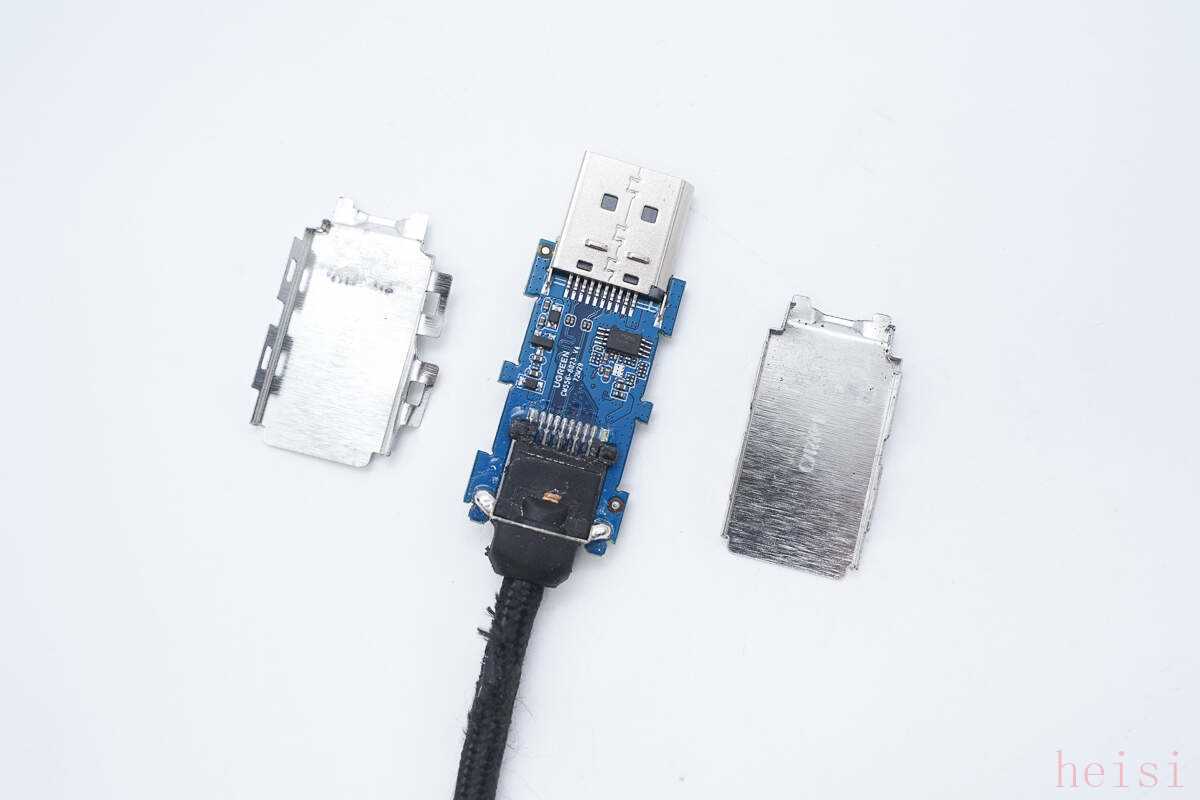

将屏蔽罩拆掉。

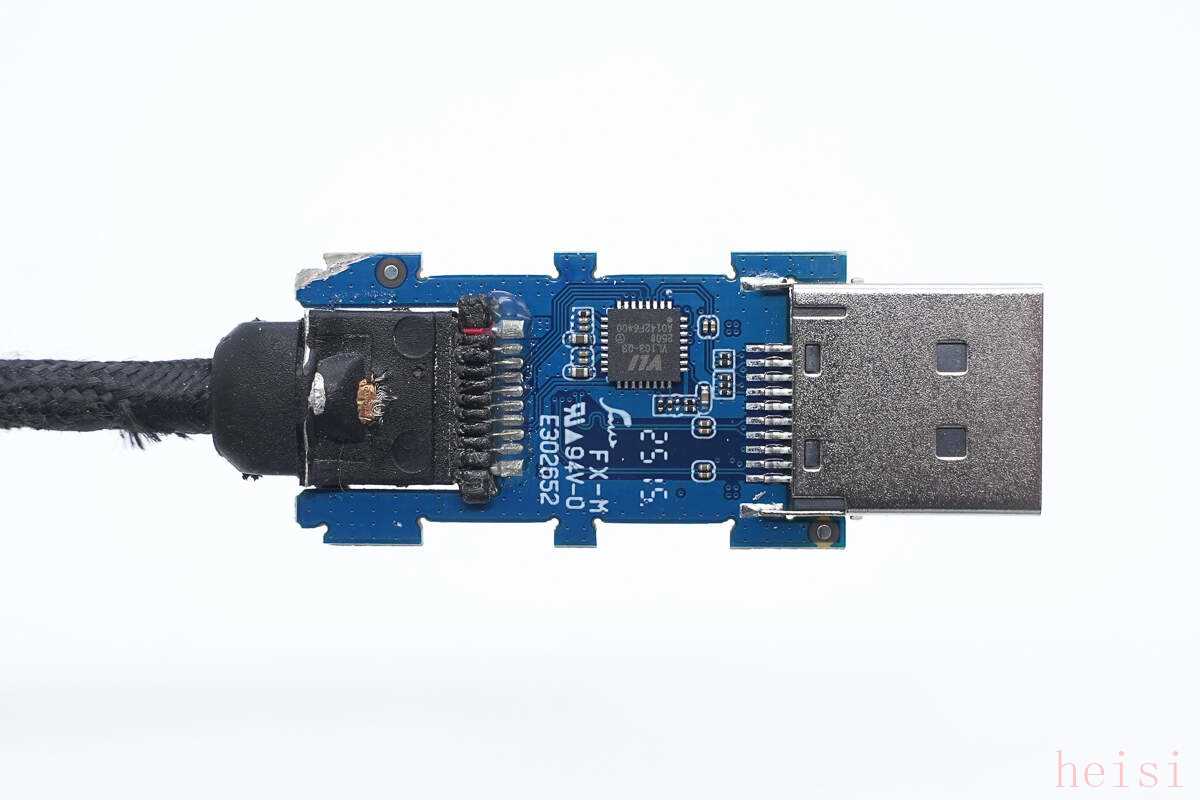

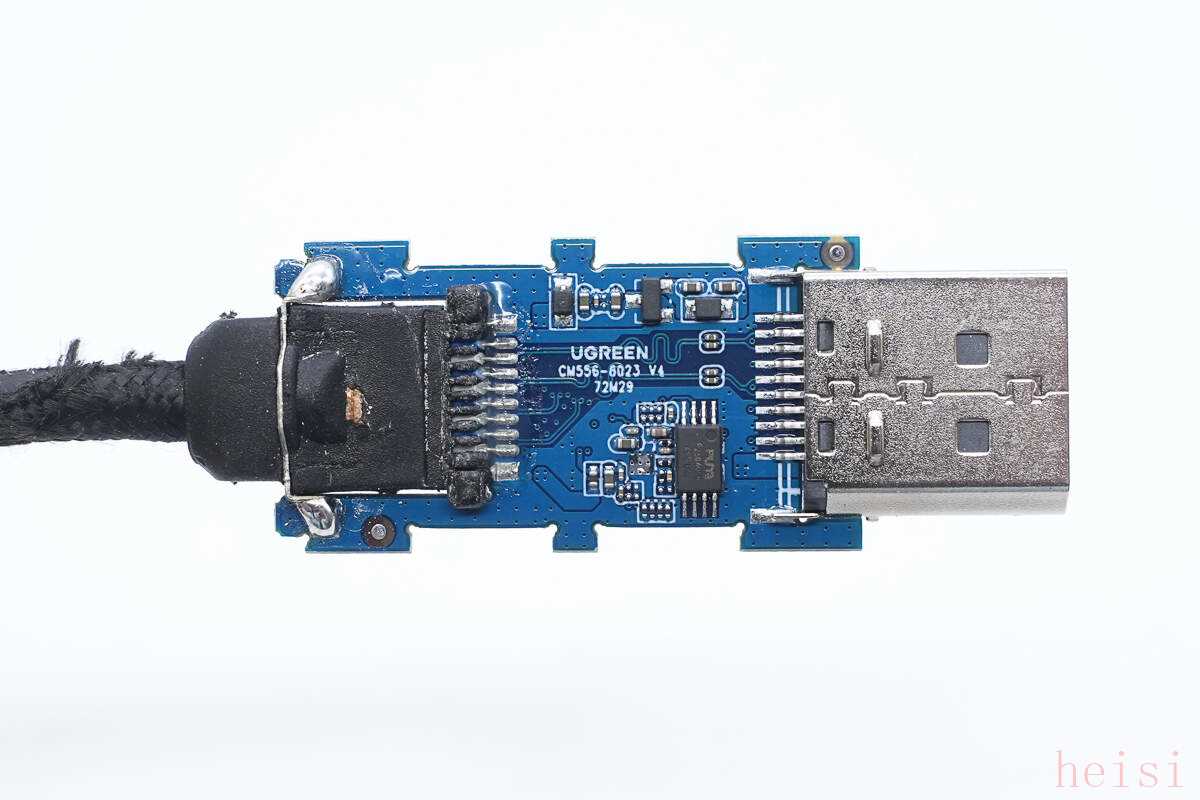

小板正面设有一颗接口控制器芯片。

另一面设有一颗存储器。

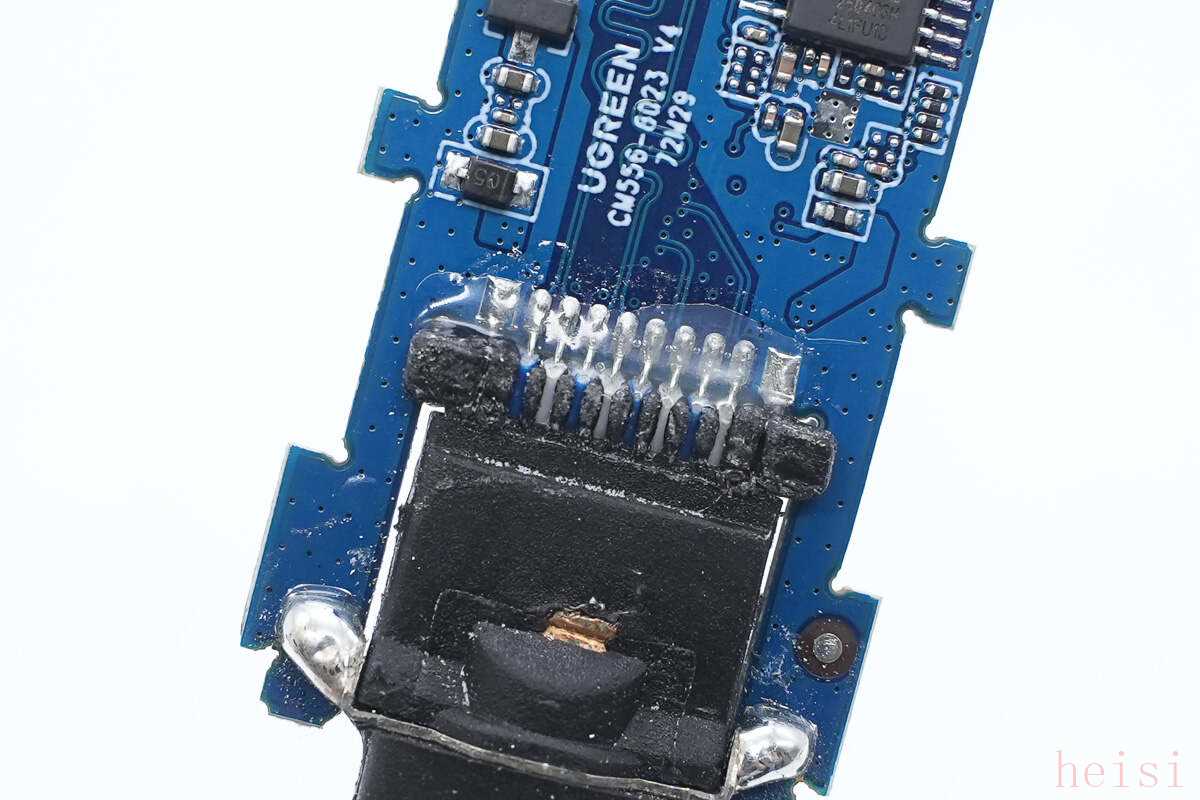

线芯焊接处特写，打胶加固保护。

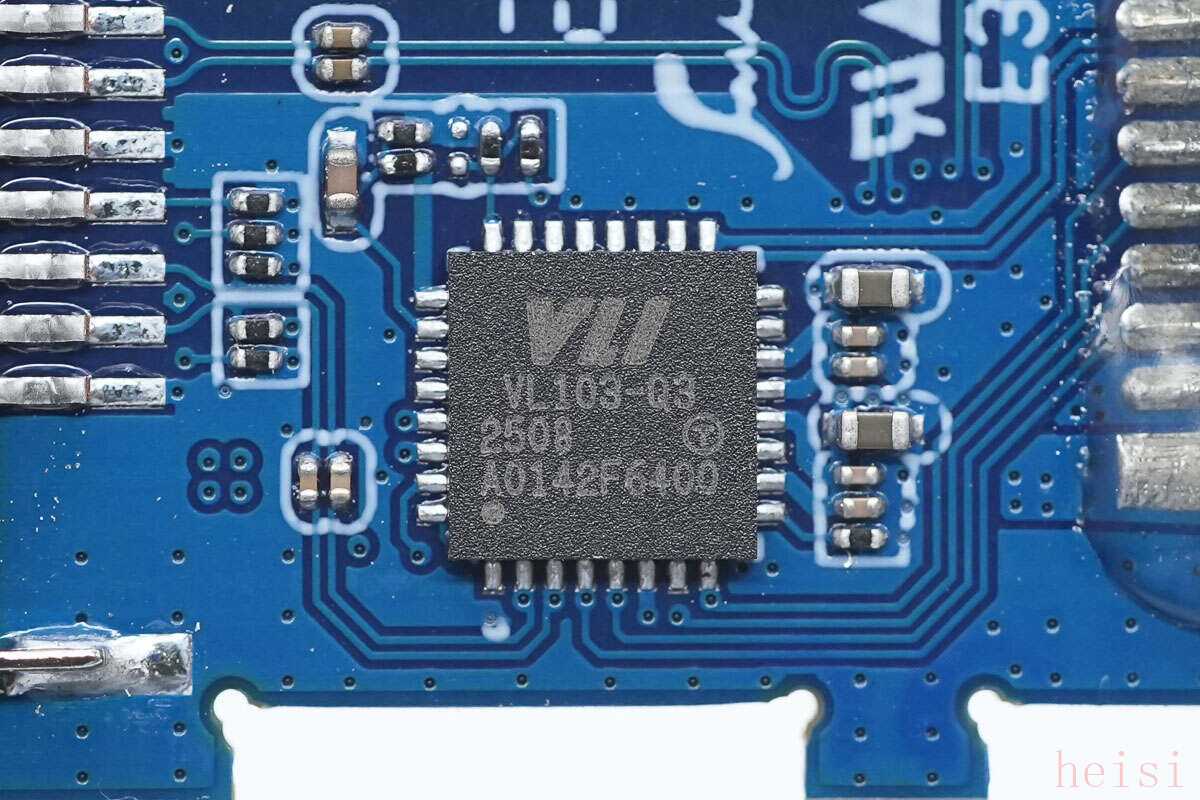

威锋电子VL103-Q3是一颗高度集成的DP转换器和PD3.0控制器，适用于USB-C视频转换器和USB-C多功能转换器。

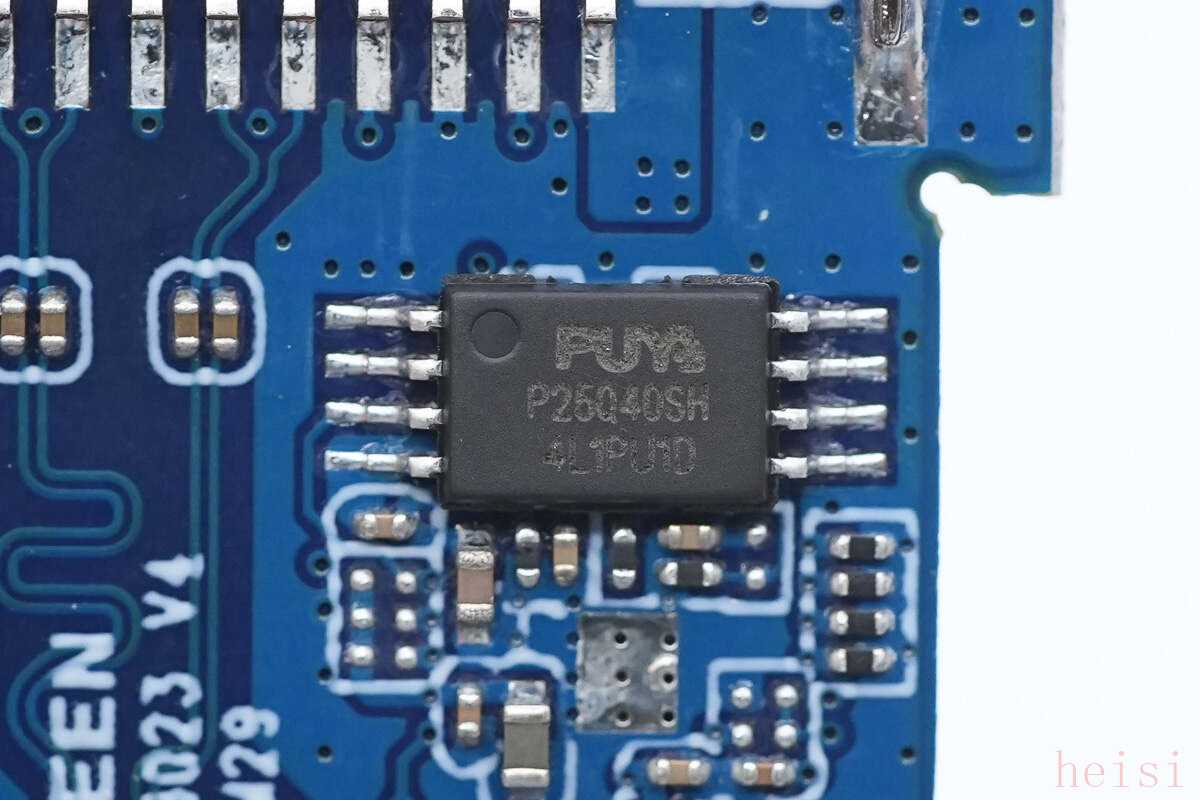

外置存储器来自Puya普冉，型号P25Q40SH，容量为4Mb，采用TSSOP8封装。

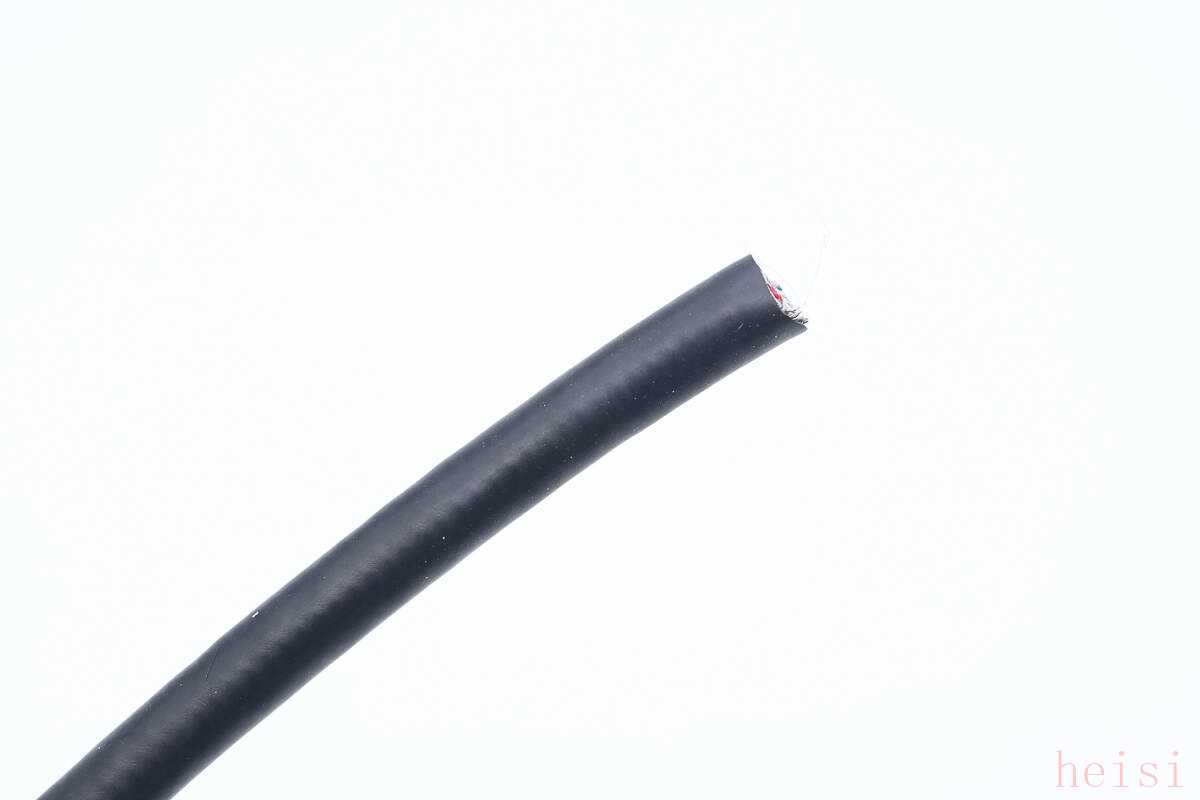

将线缆剪断，线身外被下是TPE材质外皮。

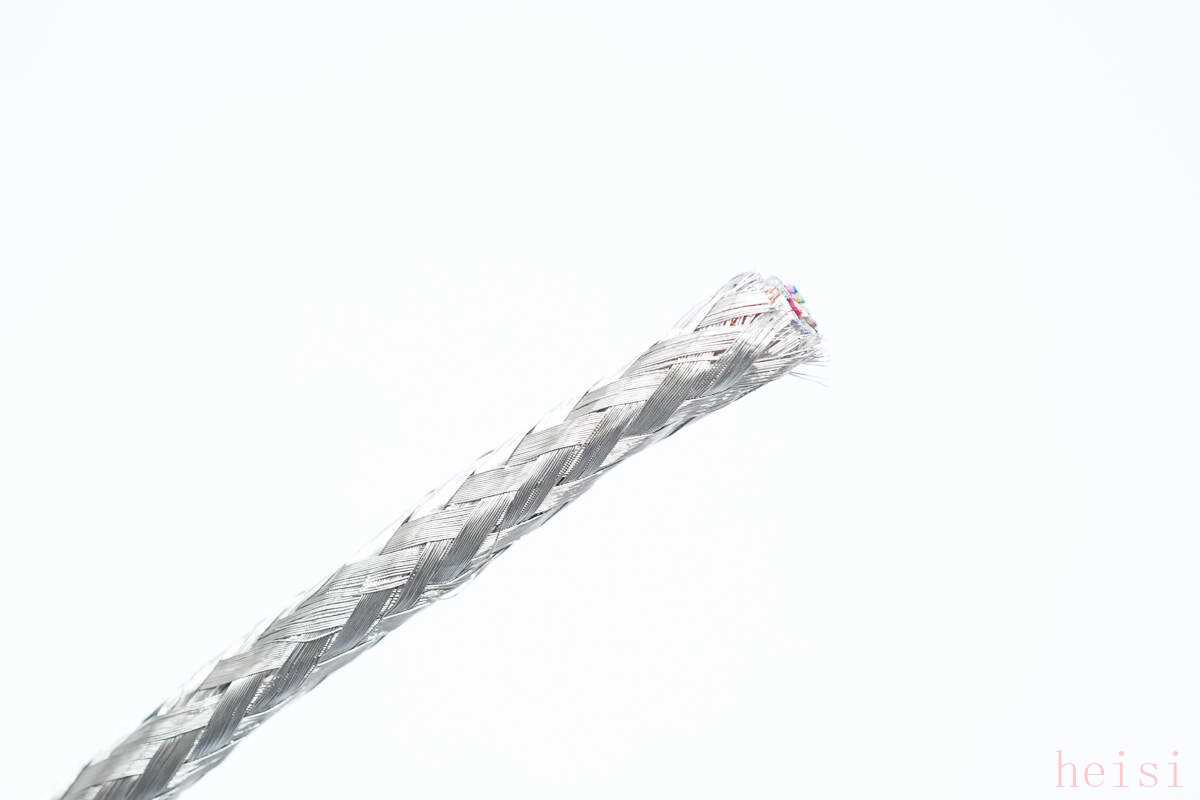

外皮下设有一层编织屏蔽网。

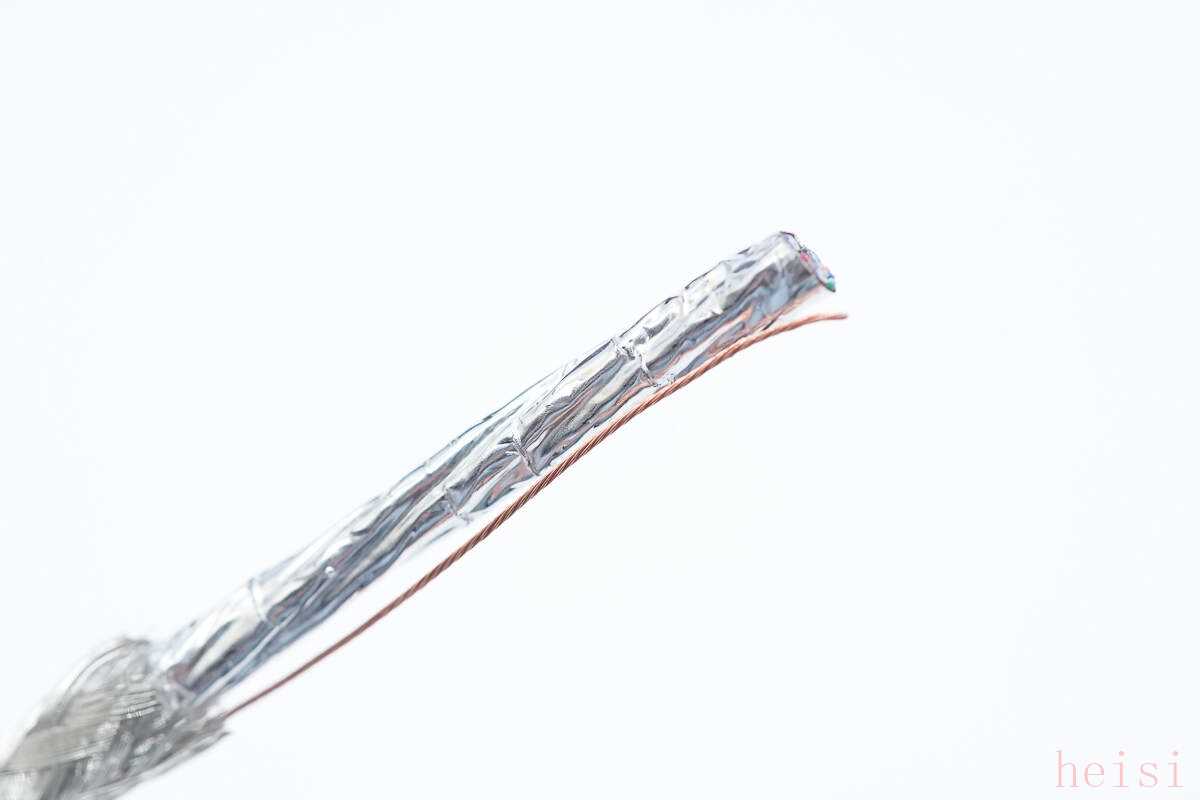

内部线芯包裹屏蔽铝箔，此外设有一根裸露铜接地线。

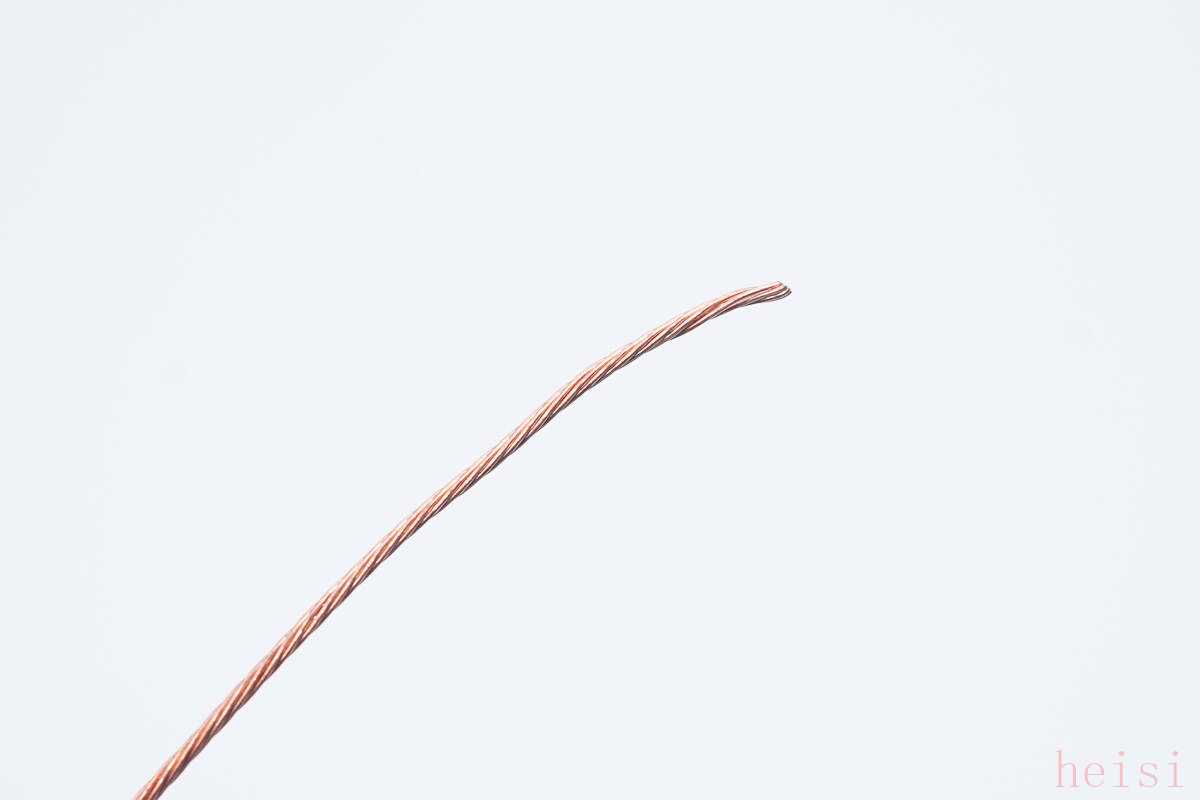

铜接地线特写。

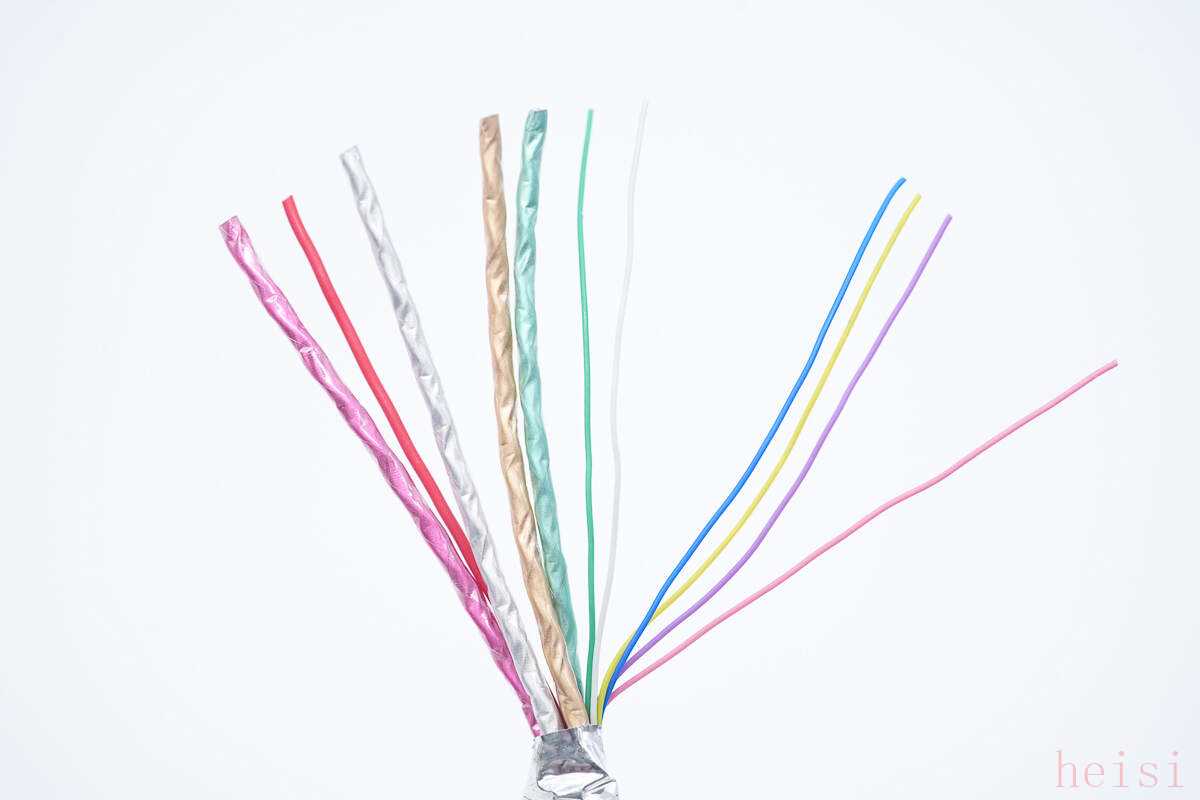

线缆内部线芯特写，包括USB 2.0、CC1/CC2、VBUS1/VBUS2芯线，4组DP差分对以及电力芯线。

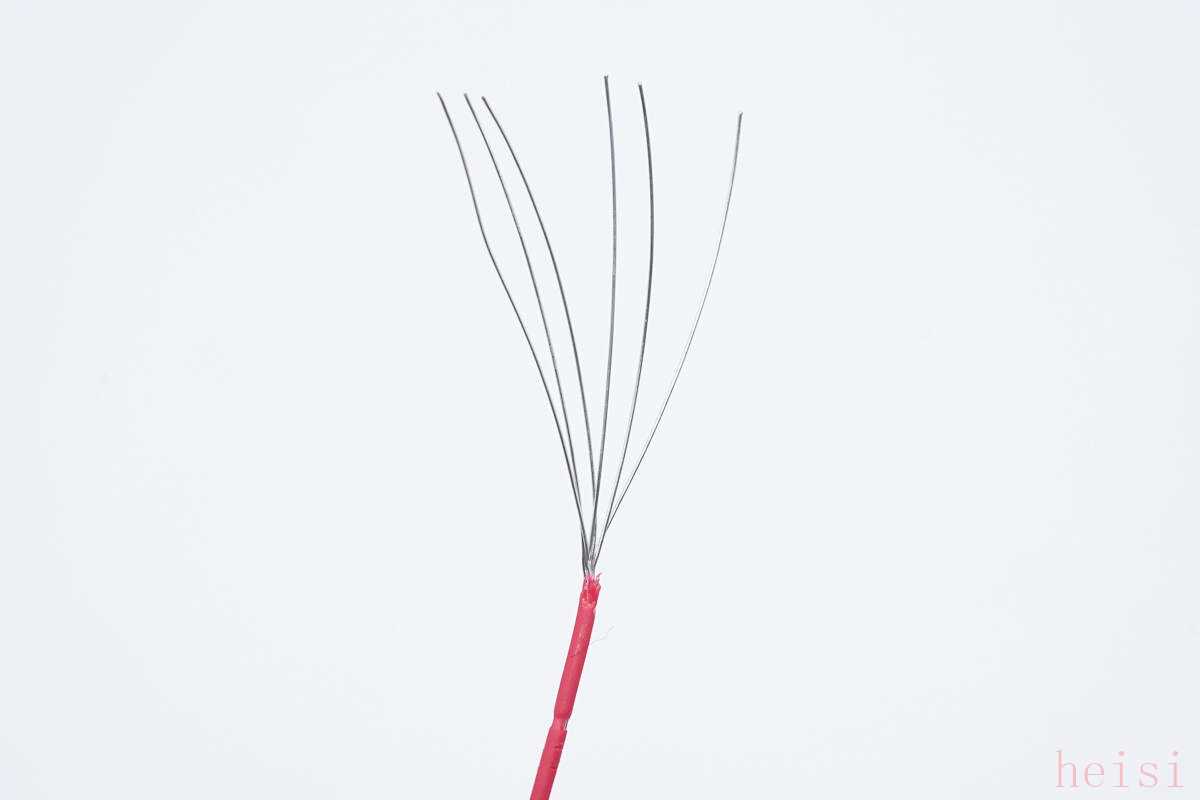

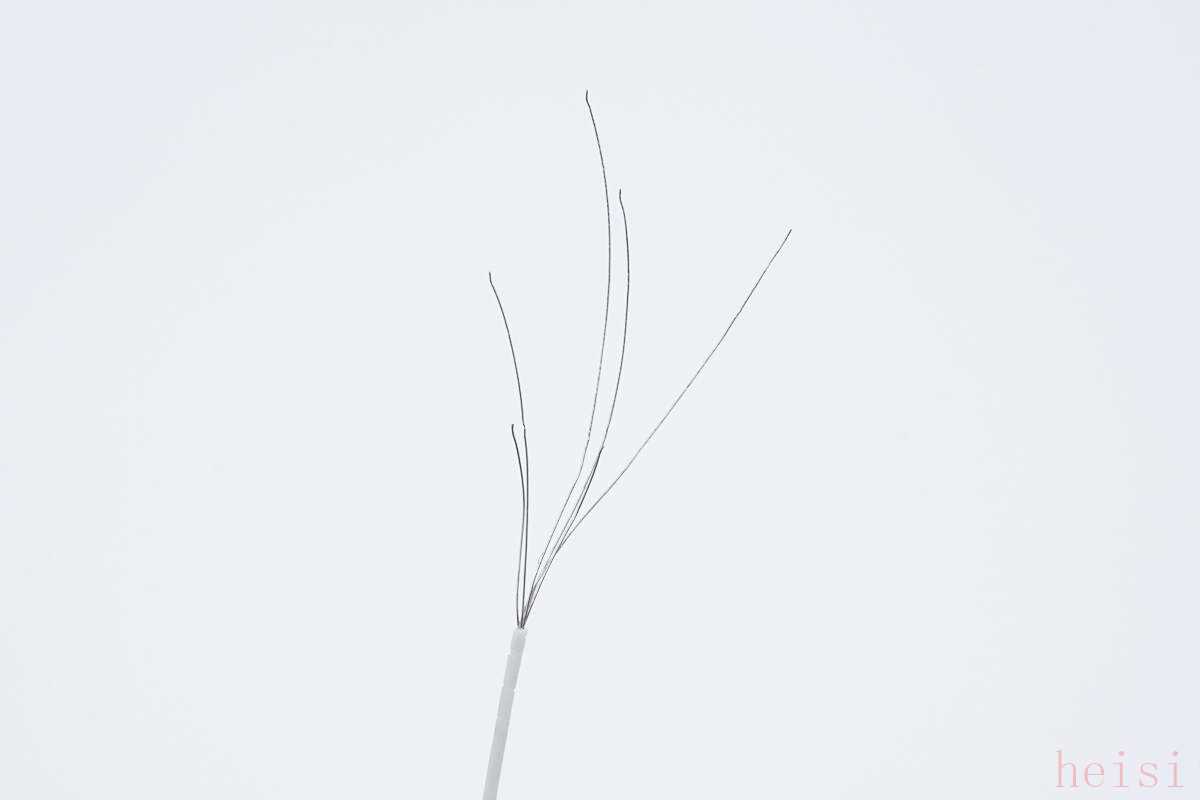

红色电力线芯特写。

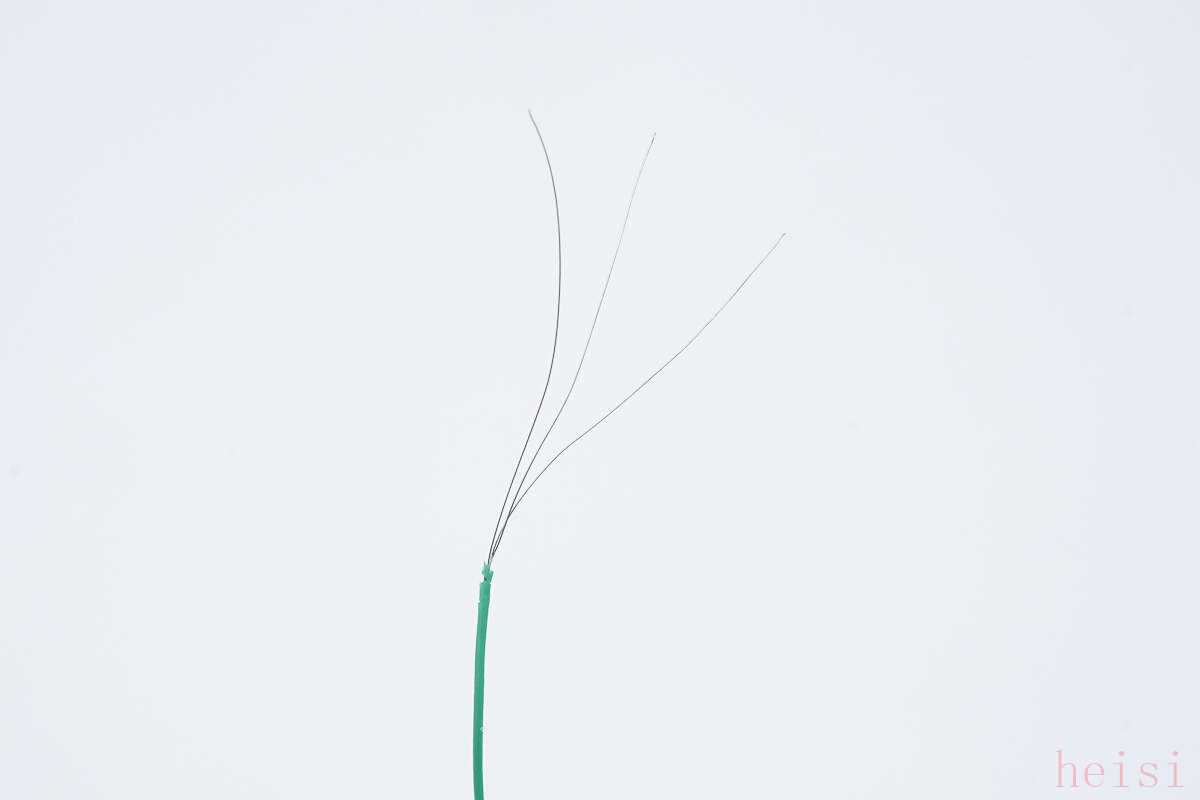

USB2.0数据线特写，绿色为D+线芯。

另一根USB2.0数据线特写，白色为D+线芯。

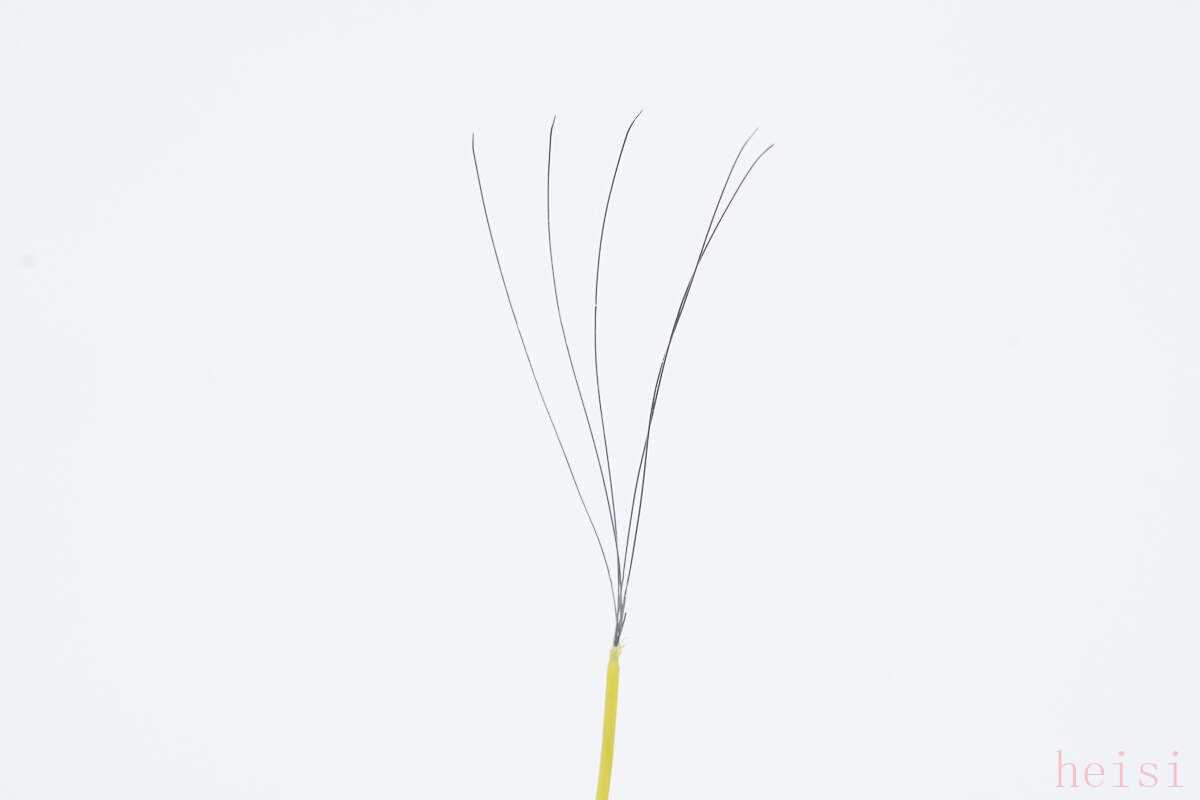

黄色CC1线芯特写。

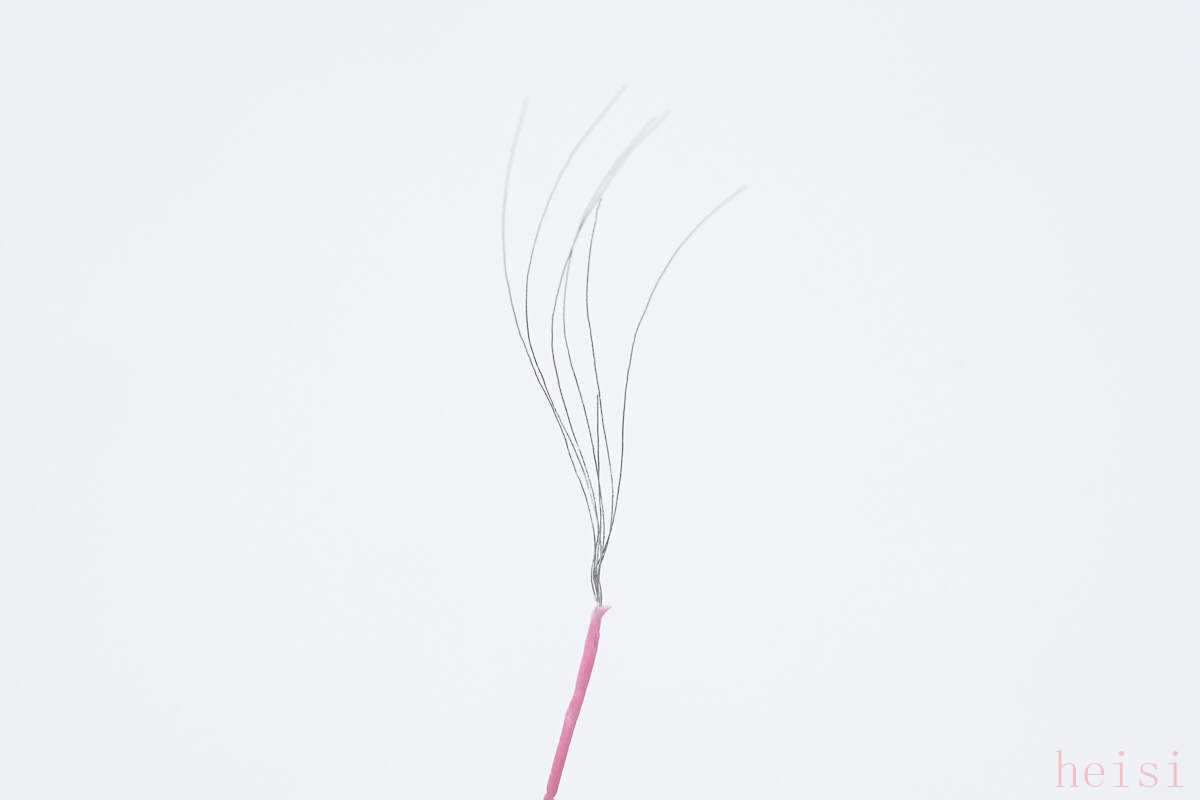

粉色CC2线芯特写。

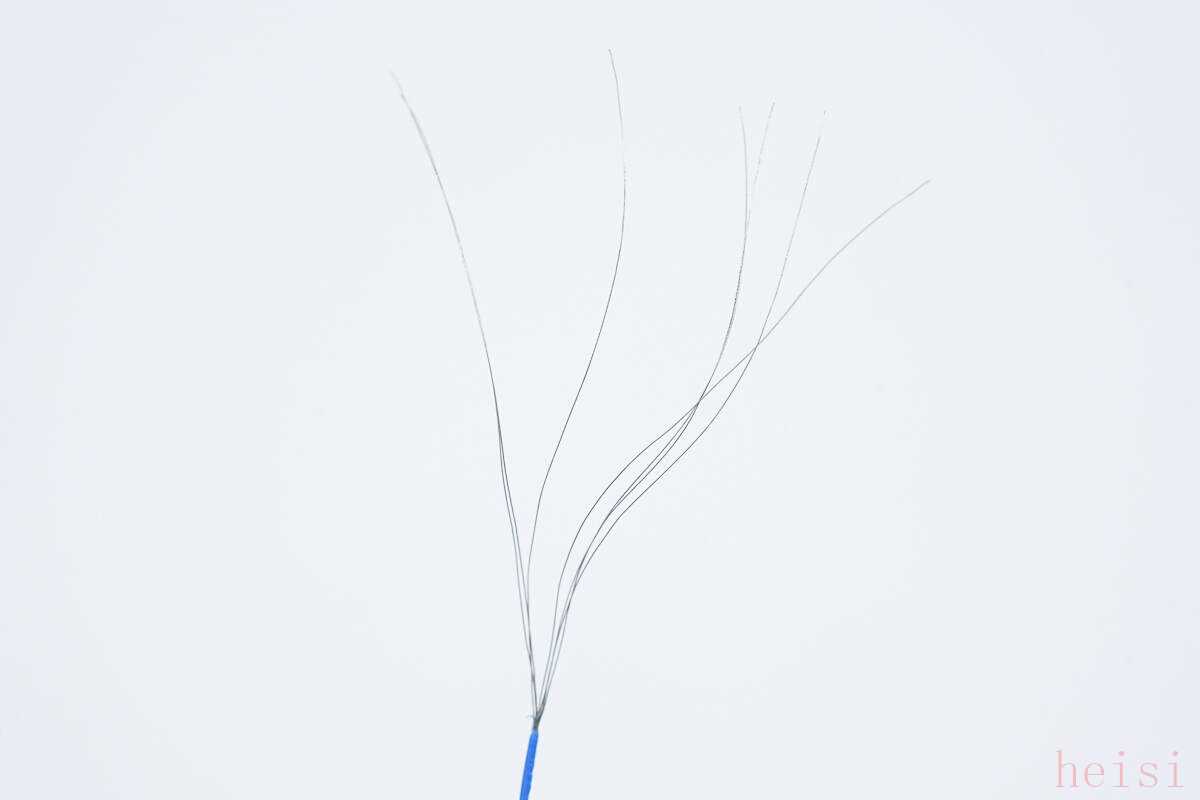

蓝色SBU1线芯特写。

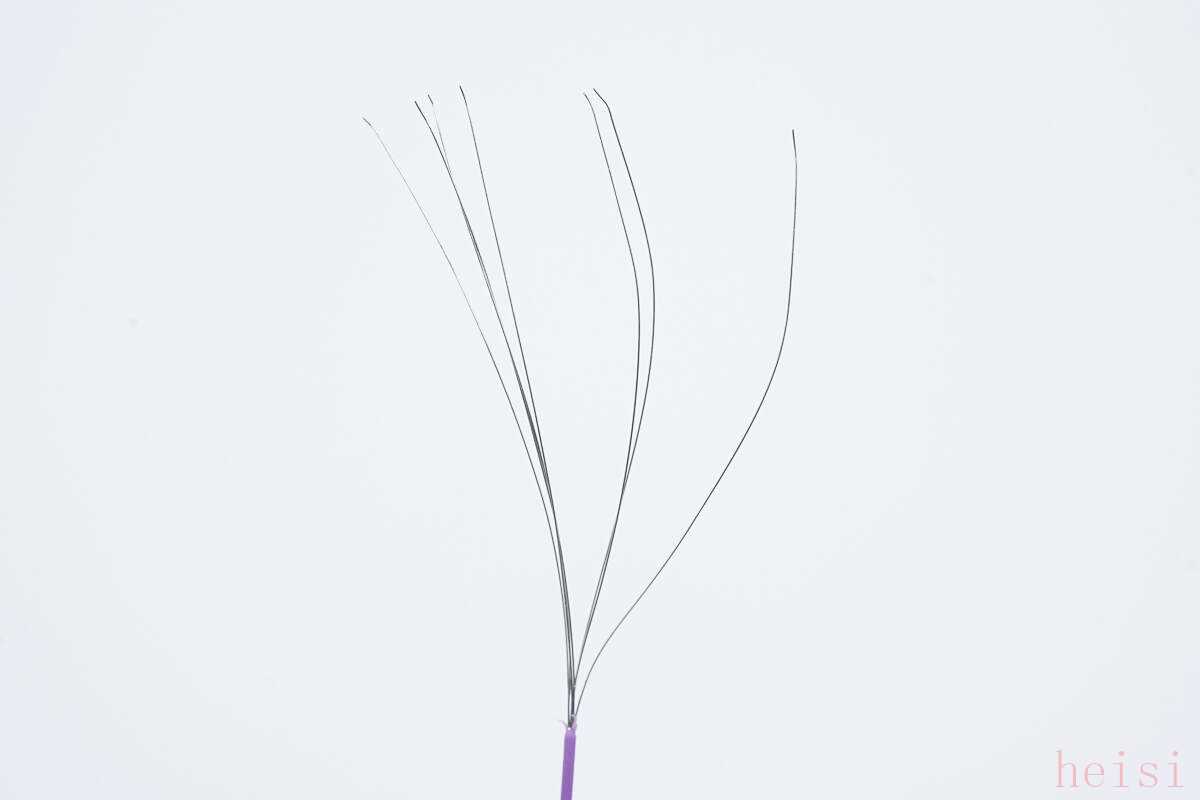

紫色SBU2线芯特写。

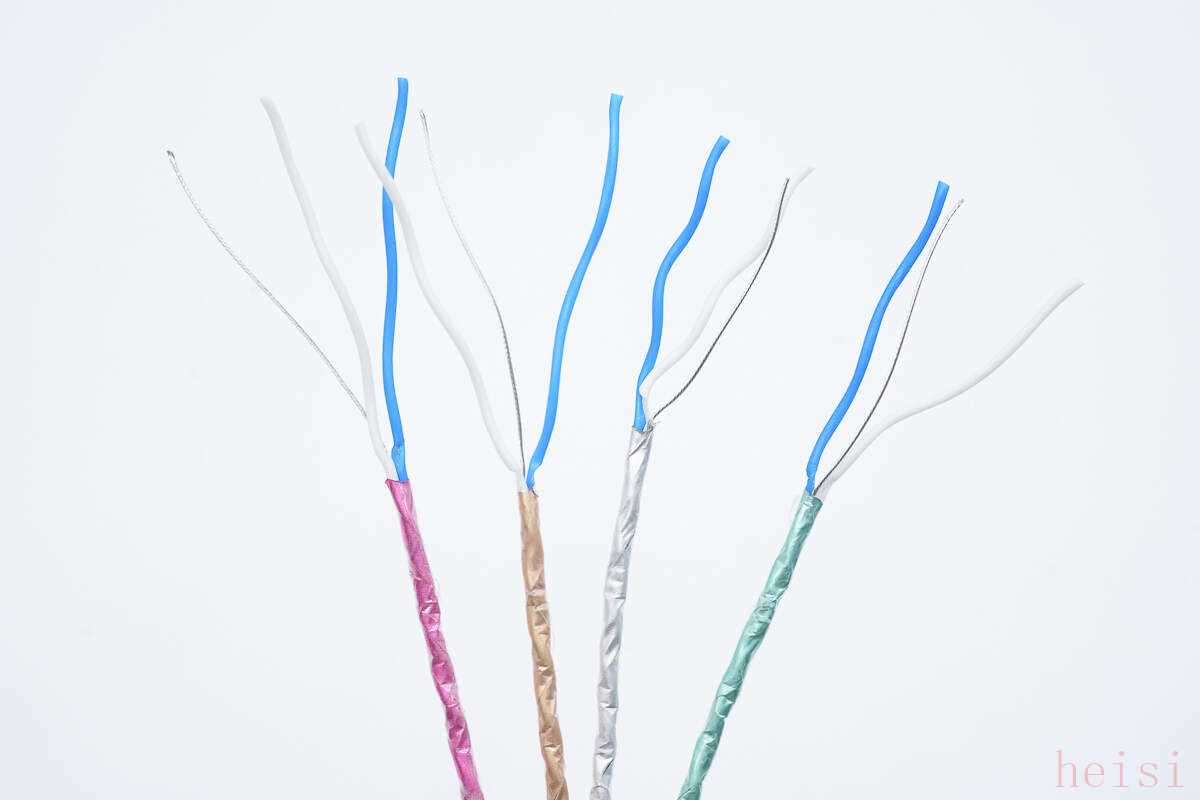

4组DP差分对特写，内部是蓝、白线芯以及裸露地线。

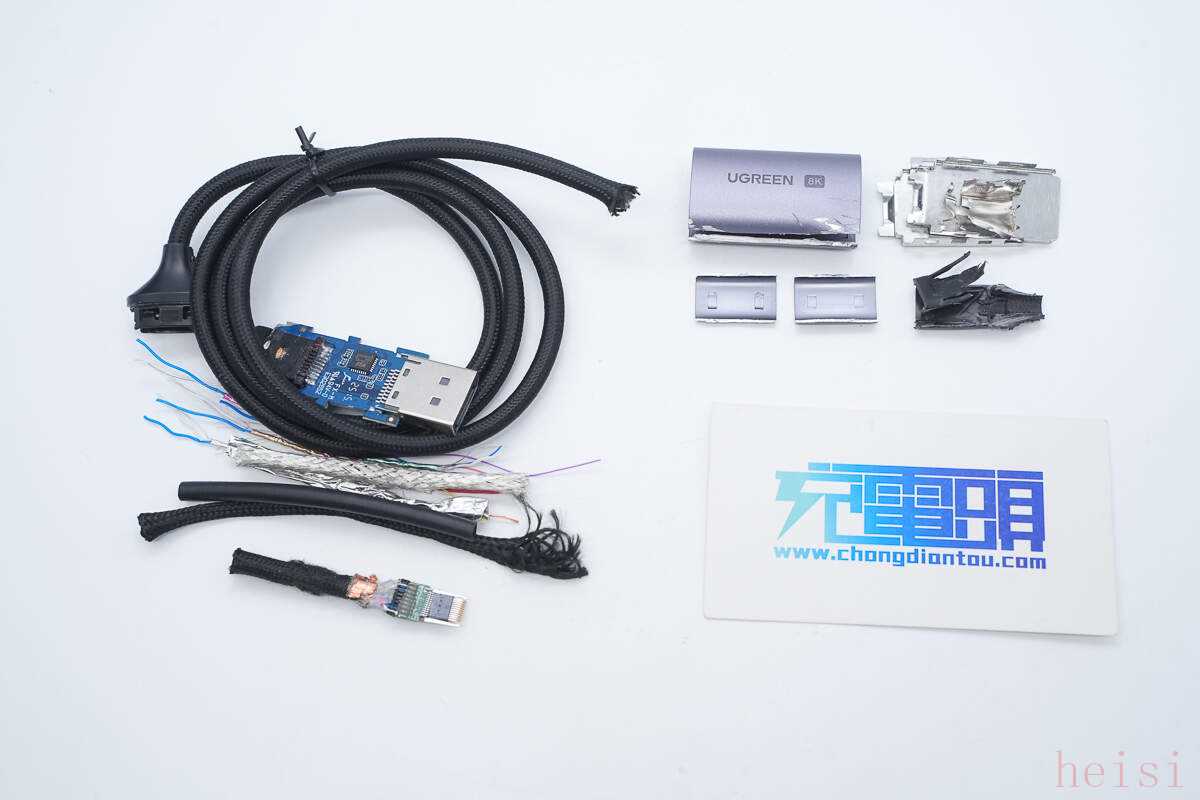

全部拆解一览，来张全家福。

充电头网拆解总结

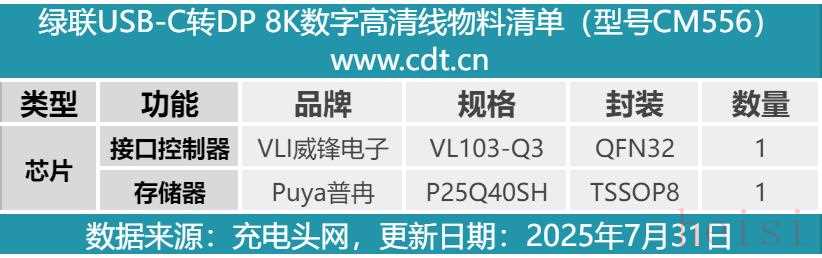

最后附上绿联USB-C转DP 8K数字高清线的核心器件清单，方便大家查阅。

绿联USB-C转DP 8K数字高清线线身采用仿尼龙编织外被，端子采用甄选铝合金外壳，精致耐用。此外设计有1/1.5/2/3m四种长度可选，以满足办公桌面到展厅教室等场景的使用需求。

线缆支持32.4Gbps总带宽以及G-Sync和FreeSynC、FEC、DSC等先进技术，并兼容AMD/NVIDIA等性能显卡，还支持8K分辨率以及杜比全景环绕音，让用户获得极致的游戏、观影体验。

充电头网通过拆解了解到，线缆USB-C端子内部注塑以及加装钢套提升强度处理，针脚镀金处理。DP端子上设有屏蔽罩抗干扰，小板上设有威锋电子VL103-Q3方案以及普冉存储器。线身内部设有屏蔽网、铝箔，多重屏蔽抗干扰实现信号互不干扰，降低损耗，信号传输更稳定，大大降低延迟、闪屏、黑屏等可能性，整体做工可靠。
